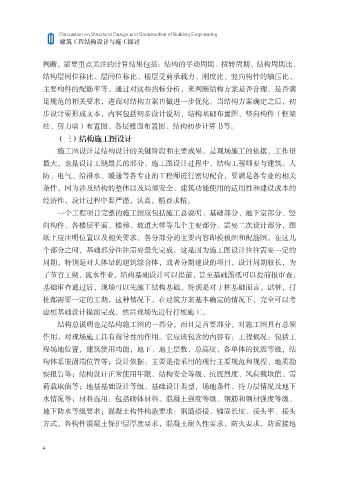

建筑工程结构设计与施工探讨

判断，需要重点关注的计算结果包括：结构的平动周期、扭转周期、结构周期比、
结构层间位移比、层间位移比、楼层受剪承载力、刚度比、竖向构件的轴压比、
主要构件的配筋率等。通过对这些指标分析，来判断结构方案是否合理、是否满

足规范的相关要求，进而对结构方案再做进一步优化。当结构方案确定之后，初
步设计要形成文本，内容包括初步设计说明、结构基础布置图、竖向构件（框架
柱、剪力墙）布置图、各层楼面布置图、结构初步计算书等。
（三）结构施工图设计

施工图设计是结构设计的关键阶段和主要成果，是现场施工的依据，工作量
最大，也是设计工期最长的部分。施工图设计过程中，结构工程师要与建筑、人
防、电气、给排水、暖通等各专业的工程师进行密切配合，要满足各专业的相关
条件，因为涉及结构的整体以及局部安全、建筑功能使用的适用性和建设成本的

经济性，设计过程中要严谨，认真，精益求精。
一个工程项目完整的施工图应包括施工总说明、基础部分、地下室部分、竖
向构件、各楼层平面、楼梯、坡道大样等几个主要部分。需要二次设计部分，图
纸上应注明位置以及相关要求。各分部分的主要内容即模板图和配筋图。在这几

个部分之间，基础部分往往需要最先完成。这是因为施工图设计往往需要一定的
周期，特别是对大体量的建筑综合体，或者分期建设的项目，设计周期较长，为
了节省工期，流水作业，结构基础设计可以提前，甚至基础图纸可以提前报审查，
基础审查通过后，现场可以先施工结构基础，特别是对于桩基础而言，试桩，打

桩都需要一定的工期，这种情况下，在建筑方案基本确定的情况下，完全可以考
虑桩基础设计提前完成，然后现场先进行打桩施工。
结构总说明也是结构施工图的一部分，而且是首要部分，对施工图具有总领
作用，对现场施工具有指导性的作用。它应该包含的内容有：工程概况：包括工

程场地位置，建筑使用功能，地下、地上层数，总高度，各单体的抗震等级，结
构体系嵌固端位置等；设计依据：主要是指采用的现行主要规范和规程、地质勘
察报告等；结构设计正常使用年限、结构安全等级、抗震烈度、风荷载取值、雪
荷载取值等；地基基础设计等级，基础设计类型，场地条件、持力层情况及地下

水情况等；材料选用：包括砌体材料、混凝土强度等级、钢筋和钢材强度等级、
地下防水等级要求；混凝土构件构造要求：钢筋搭接、锚固长度、接头率、接头
方式，各构件混凝土保护层厚度要求，混凝土耐久性要求，防火要求，防雷接地
