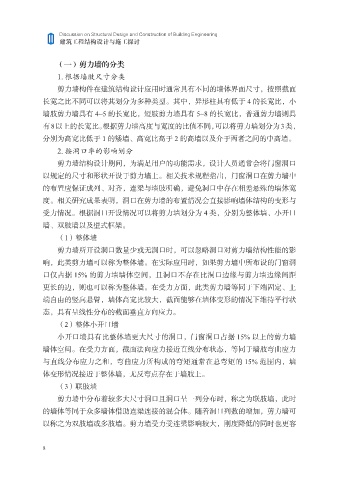

建筑工程结构设计与施工探讨

（一）剪力墙的分类
1. 根据墙肢尺寸分类
剪力墙构件在建筑结构设计应用时通常具有不同的墙体界面尺寸，按照截面

长宽之比不同可以将其划分为多种类型。其中，异形柱具有低于 4 的长宽比，小
墙肢剪力墙具有 4~5 的长宽比，短肢剪力墙具有 5~8 的长宽比，普通剪力墙则具
有8以上的长宽比。根据剪力墙高度与宽度的比值不同，可以将剪力墙划分为3类，
分别为高宽比低于 1 的矮墙、高宽比高于 2 的高墙以及介于两者之间的中高墙。

2. 按洞口率的影响划分
剪力墙结构设计期间，为满足用户的功能需求，设计人员通常会将门窗洞口
以规定的尺寸和形状开设于剪力墙上。相关技术规程指出，门窗洞口在剪力墙中
的布置应保证成列、对齐，连梁与墙肢明确，避免洞口中存在相差悬殊的墙体宽

度。相关研究成果表明，洞口在剪力墙的布置情况会直接影响墙体结构的变形与
受力情况。根据洞口开设情况可以将剪力墙划分为 4 类，分别为整体墙、小开口
墙、双肢墙以及壁式框架。
（1）整体墙

剪力墙所开设洞口数量少或无洞口时，可以忽略洞口对剪力墙结构性能的影
响，此类剪力墙可以称为整体墙。在实际应用时，如果剪力墙中所布设的门窗洞
口仅占据 15% 的剪力墙墙体空间，且洞口不存在比洞口边缘与剪力墙边缘间距
更长的边，则也可以称为整体墙。在受力方面，此类剪力墙等同于下端固定、上

端自由的竖向悬臂，墙体高宽比较大，截面能够在墙体变形的情况下维持平行状
态，具有呈线性分布的截面垂直方向应力。
（2）整体小开口墙
小开口墙具有比整体墙更大尺寸的洞口，门窗洞口占据 15% 以上的剪力墙

墙体空间。在受力方面，截面法向应力接近直线分布状态，等同于墙肢弯曲应力
与直线分布应力之和，弯曲应力所构成的弯矩通常在总弯矩的 15% 范围内，墙
体变形情况接近于整体墙，无反弯点存在于墙肢上。
（3）联肢墙

剪力墙中分布着较多大尺寸洞口且洞口呈一列分布时，称之为联肢墙，此时
的墙体等同于众多墙体借助连梁连接的混合体。随着洞口列数的增加，剪力墙可
以称之为双肢墙或多肢墙。剪力墙受力受连梁影响较大，刚度降低的同时也更容
