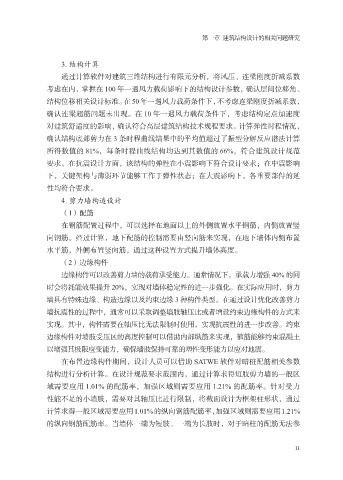

Page 19 - 建筑工程结构设计与施工探讨

第一章 建筑结构设计的相关问题研究

3. 结构计算
通过计算软件对建筑三维结构进行有限元分析，将风压、连梁刚度折减系数
考虑在内，掌握在 100 年一遇风力载荷影响下的结构设计参数，确认层间位移角、

结构位移相关设计标准。在 50 年一遇风力载荷条件下，不考虑连梁刚度折减系数，
确认连梁超筋问题未出现。在 10 年一遇风力载荷条件下，考虑结构定点加速度
对建筑舒适度的影响，确认符合高层建筑结构技术规程要求。计算弹性时程情况，
确认结构底部剪力在 3 条时程曲线结果中的平均值超过了振型分解反应谱法计算

所得数值的 81%，每条时程曲线结构均达到其数值的 66%，符合建筑设计规范
要求。在抗震设计方面，该结构的弹性在小震影响下符合设计要求；在中震影响
下，关键架构与薄弱环节能够工作于弹性状态；在大震影响下，各重要部件的延
性均符合要求。

4. 剪力墙构造设计
（1）配筋
在钢筋配置过程中，可以选择在地面以上的外侧放置水平钢筋，内侧放置竖
向钢筋。经过计算，地下配筋的控制需要由竖向筋来实现，在地下墙体内侧布置

水平筋，外侧布置竖向筋，通过这种设置方式提升墙体高度。
（2）边缘构件
边缘构件可以改善剪力墙的载荷承受能力。通常情况下，承载力增强 40% 的同
时会将耗能效果提升 20%，实现对墙体稳定性的进一步强化。在实际应用时，剪力

墙具有特殊边缘、构造边缘以及约束边缘 3 种构件类型。在通过设计优化改善剪力
墙抗震性的过程中，通常可以采取调整墙肢轴压比或者增设约束边缘构件的方式来
实现。其中，构件需要在轴压比无法限制时使用，实现抗震性的进一步改善。约束
边缘构件对墙肢受压区的高度控制可以借助内部纵筋来实现，箍筋能够约束混凝土

以增强其极限应变能力，确保墙肢保持可靠的塑性变形能力以应对地震。
在布置边缘构件期间，设计人员可以借助 SATWE 软件对暗桩配筋相关参数
结构进行分析计算。在设计规范要求范围内，通过计算求得短肢剪力墙的一般区
域需要应用 1.01% 的配筋率，加强区域则需要应用 1.21% 的配筋率。针对受力

性能不足的小墙肢，需要对其轴压比进行限制，将截面设计为框架柱形状，通过
计算求得一般区域需要应用1.01%的纵向钢筋配筋率，加强区域则需要应用1.21%
的纵向钢筋配筋率。当墙体一端为短肢、一端为长肢时，对于暗柱的配筋无法参
