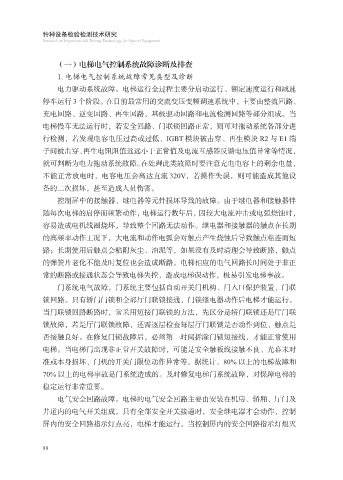

（一）电梯电气控制系统故障诊断及排查
1. 电梯电气控制系统故障常见类型及诊断
电力驱动系统故障。电梯运行全过程主要分启动运行、额定速度运行和减速
停车运行 3 个阶段。在目前最常用的交流变压变频调速系统中，主要由整流回路、
充电回路、逆变回路、再生回路、基极驱动回路和电流检测回路等部分组成。当
电梯慢车无法运行时，若安全回路、门联锁回路正常，则可对拖动系统各部分进
行检测，若发现电容电压过高或过低、IGBT 模块被击穿、再生模块 R2 与 E1 端
子间被击穿、再生电阻阻值远远小于正常值及电流互感器反馈电压值异常等情况，
就可判断为电力拖动系统故障。在处理此类故障时要注意充电电容上的剩余电量，
不能正常放电时，电容电压会高达直流 320V，若操作失误，则可能造成其他设
备的二次损坏，甚至造成人员伤害。
控制屏中的接触器、继电器等元件损坏导致的故障。由于继电器和接触器伴
随每次电梯的启停而频繁动作，电梯运行数年后，因较大电流冲击或电弧烧蚀时，
容易造成电机线圈烧坏，导致整个回路无法动作。继电器和接触器的触点在长期
的高频率动作工况下，大电流和动作电弧会对触点产生烧蚀后导致触点粘连而短
路；长期使用后触点会粘附灰尘、油泥等，如果没有及时清理会导致断路，触点
的弹簧片老化不能及时复位也会造成断路。电梯相应的电气回路长时间处于非正
常的断路或接通状态会导致电梯失控，造成电梯误动作，极易引发电梯事故。
门系统电气故障。门系统主要包括自动开关门机构、门入口保护装置、门联
锁回路。只有轿门门锁和全部厅门联锁接通，门锁继电器动作后电梯才能运行。
当门联锁回路断路时，常采用短接门联锁的方法，先区分是轿门联锁还是厅门联
锁故障，若是厅门联锁故障，还需逐层检查每层厅门联锁是否动作到位、触点是
否接触良好。在修复门锁故障后，必须第一时间拆除门锁短接线，才能正常使用
电梯。当电梯门出现非正常开关故障时，可能是安全触板线接触不良、光幕未对
准或本身损坏、门机的开关门限位动作异常等。据统计，80% 以上的电梯故障和
70% 以上的电梯事故是门系统造成的。及时修复电梯门系统故障，对保障电梯的
稳定运行非常重要。
电气安全回路故障。电梯的电气安全回路主要由安装在机房、轿厢、厅门及
井道内的电气开关组成，只有全部安全开关接通时，安全继电器才会动作，控制
屏内的安全回路指示灯点亮，电梯才能运行。当控制屏内的安全回路指示灯熄灭
