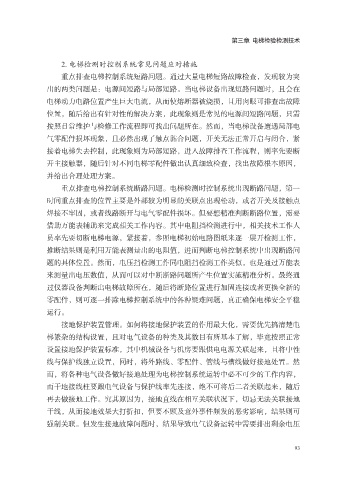

Page 101 - 特种设备检验检测技术研究

第三章 电梯检验检测技术

2. 电梯检测时控制系统常见问题应对措施
重点排查电梯控制系统短路问题。通过大量电梯短路故障检查，发现较为突
出的两类问题是：电源间短路与局部短路。当电梯设备出现短路问题时，且会在

电梯动力电路位置产生巨大电流，从而使熔断器被烧损，且用肉眼可排查出故障
位置，随后给出有针对性的解决方案，此现象则是常见的电源间短路问题，只需
按照日常维护与检修工作流程即可找出问题所在。然而，当电梯设备遭遇局部电
气零配件损坏现象，且必然出现了触点黏合问题，开关无法正常开启与闭合，紧

接着电梯失去控制，此现象则为局部短路，进入故障排查工作流程，则率先要断
开主接触器，随后针对不同电梯零配件做出认真细致检查，找出故障根本原因，
并给出合理处理方案。

重点排查电梯控制系统断路问题。电梯检测时控制系统出现断路问题，第一
时间重点排查的位置主要是外部较为明显的关联点出现松动，或者开关及接触点
焊接不牢固，或者线路断开与电气零配件损坏。但要想精准判断断路位置，需要
借助万能表辅助来完成相关工作内容。其中电阻挡检测进行中，相关技术工作人
员率先要切断电梯电源，紧接着，参照电梯初始电路图纸来逐一展开检测工作，

推断结果则是利用万能表测量出的电阻值，进而判断电梯控制系统中出现断路问
题的具体位置。然而，电压挡检测工作同电阻挡检测工作类似，也是通过万能表
来测量出电压数值，从而可以对中断断路问题所产生位置实施精准分析。最终通

过仪器设备判断出电梯故障所在，随后将断路位置进行加固连接或者更换全新的
零配件，则可逐一排除电梯控制系统中的各种疑难问题，真正确保电梯安全平稳
运行。
接地保护装置管理。如何将接地保护装置的作用最大化，需要优先搞清楚电
梯繁杂的结构设置，且对电气设备的种类及其数目有所基本了解，毕竟按照正常

设置接地保护装置标准，其中机械设备与机房要跟供电电源关联起来，且将中性
线与保护线独立设置，同时，将外路线、零配件、管线与槽线做好接地处置。然
而，将各种电气设备做好接地处理为电梯控制系统运转中必不可少的工作内容，

而干地接线柱要跟电气设备与保护线率先连接，绝不可将后二者关联起来，随后
再去做接地工作。究其原因为，接地直线在相互关联状况下，切忌无法关联接地
干线，从而接地效果大打折扣，但要不顾及意外事件频发的恶劣影响，结果则可
强制关联。但发生接地故障问题时，结果导致电气设备运转中需要排出剩余电压
