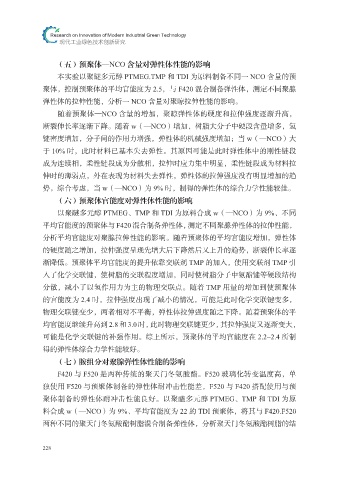

Page 246 - 现代工业绿色技术创新研究

Research on Innovation of Modern Industrial Green Technology
现代工业绿色技术创新研究

（五）预聚体—NCO 含量对弹性体性能的影响
本实验以聚瞇多元醇 PTMEG.TMP 和 TDI 为原料制备不同一 NCO 含量的预
聚体，控制预聚体的平均官能度为 2.5，与 F420 混合制备弹性体，测定不同聚腺

弹性体的拉伸性能，分析一 NCO 含量对聚晾拉伸性能的影响。
随着预聚体—NCO 含量的增加，聚晾弹性体的硬度和拉伸强度逐渐升高，
断裂伸长率逐渐下降。随着 w（—NCO）增加，树脂大分子中硬段含量增多，氢
键密度增加，分子间的作用力增强，弹性体的机械强度增加；当 w（—NCO）大

于 10% 时，此时材料已基本失去弹性。其原因可能是此时弹性体中的刚性链段
成为连续相，柔性链段成为分散相，拉伸时应力集中明显，柔性链段成为材料拉
伸时的薄弱点，外在表现为材料失去弹性，弹性体的拉伸强度没有明显增加的趋
势。综合考虑，当 w（—NCO）为 9% 时，制得的弹性体的综合力学性能较佳。

（六）预聚体官能度对弹性体性能的影响
以聚瞇多元醇 PTMEG、TMP 和 TDI 为原料合成 w（—NCO）为 9%、不同
平均官能度的预聚体与 F420 混合制备弹性体，测定不同聚腺弹性体的拉伸性能，
分析平均官能度对聚腺拉伸性能的影响。随着预聚体的平均官能度增加，弹性体

的硬度随之增加，拉伸强度呈现先增大后下降然后又上升的趋势，断裂伸长率逐
渐降低。预聚体平均官能度的提升依靠交联剂 TMP 的加入，使用交联剂 TMP 引
入了化学交联键，使树脂的交联程度增加，同时使树脂分子中氨酯键等硬段结构
分散，减小了以氢作用力为主的物理交联点。随着 TMP 用量的增加到使预聚体

的官能度为 2.4 时，拉伸强度出现了减小的情况，可能是此时化学交联键变多，
物理交联键变少，两者相对不平衡，弹性体拉伸强度随之下降。随着预聚体的平
均官能度继续升高到 2.8 和 3.0 时，此时物理交联键更少，其拉伸强度又逐渐变大，
可能是化学交联键的补强作用。综上所示，预聚体的平均官能度在 2.2~2.4 所制

得的弹性体综合力学性能较好。
（七）胺组分对聚腺弹性体性能的影响
F420 与 F520 是两种传统的聚天门冬氨酸酯。F520 玻璃化转变温度高，单
独使用 F520 与预聚体制备的弹性体耐冲击性能差，F520 与 F420 搭配使用与预

聚体制备的弹性体耐冲击性能良好。以聚醯多元醇 PTMEG、TMP 和 TDI 为原
料合成 w（—NCO）为 9%、平均官能度为 22 的 TDI 预聚体，将其与 F420.F520
两种不同的聚天门冬氨酸酯树脂混合制备弹性体，分析聚天门冬氨酸酯树脂的结

228
