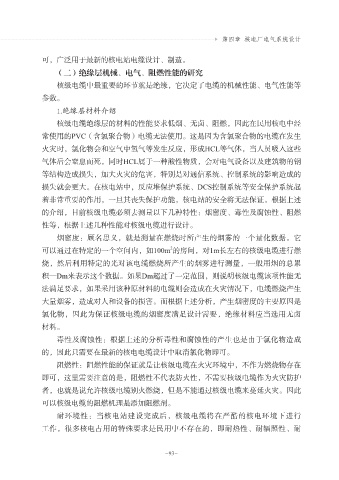

可，广泛用于最新的核电站电缆设计、制造。
（二）绝缘层机械、电气、阻燃性能的研究
核级电缆中最重要的环节就是绝缘，它决定了电缆的机械性能、电气性能等

参数。
.绝缘层材料介绍
核级电缆绝缘层的材料的性能要求低烟、无卤、阻燃，因此在民用核电中经
常使用的PVC（含氯聚合物）电缆无法使用。这是因为含氯聚合物的电缆在发生

火灾时，氯化物会和空气中氢气等发生反应，形成HCL等气体，当人员吸入这些
气体后会窒息而死，同时HCL属于一种酸性物质，会对电气设备以及建筑物的钢
等结构造成损失，加大火灾的危害，特别是对通信系统、控制系统的影响造成的
损失就会更大。在核电站中，反应堆保护系统、DCS控制系统等安全保护系统起

着非常重要的作用，一旦其丧失保护功能，核电站的安全将无法保证。根据上述
的介绍，目前核级电缆必须去测量以下几种特性：烟密度、毒性及腐蚀性、阻燃
性等，根据上述几种性能对核级电缆进行设计。
烟密度：顾名思义，就是测量在燃烧时所产生的烟雾的一个量化数据。它
2
可以通过在特定的一个空间内，如100m 的房间，对1m长左右的核级电缆进行燃
烧，然后利用特定的光对该电缆燃烧所产生的烟雾进行测量，一般用烟的总累
积—Dm来表示这个数据。如果Dm超过了一定范围，则说明核级电缆该项性能无
法满足要求，如果采用该种原材料的电缆则会造成在火灾情况下，电缆燃烧产生

大量烟雾，造成对人和设备的损害。而根据上述分析，产生烟密度的主要原因是
氯化物，因此为保证核级电缆的烟密度满足设计需要，绝缘材料应当选用无卤
材料。
毒性及腐蚀性：根据上述的分析毒性和腐蚀性的产生也是由于氯化物造成

的，因此只需要在最新的核电电缆设计中取消氯化物即可。
阻燃性：阻燃性能的保证就是让核级电缆在火灾环境中，不作为燃烧物存在
即可，这里需要注意的是，阻燃性不代表防火性，不需要核级电缆作为火灾防护
者，也就是说允许核级电缆别火燃烧，但是不能通过核级电缆来蔓延火灾。因此

可以核级电缆的阻燃机理是添加阻燃剂。
耐环境性：当核电站建设完成后，核级电缆将在严酷的核电环境下进行
工作，很多核电占用的特殊要求是民用中不存在的，即耐热性、耐辐照性、耐

-93-
