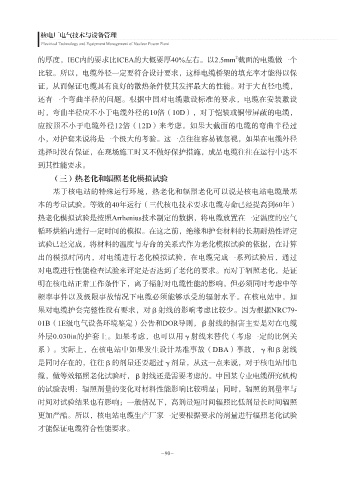

的厚度，IEC内的要求比ICEA的大概要厚40%左右。以2.5mm 截面的电缆做一个
比较。所以，电缆外径一定要符合设计要求，这样电缆桥架的填充率才能得以保
证，从而保证电缆具有良好的散热条件使其发挥最大的性能。对于大直径电缆，

还有一个弯曲半径的问题。根据中国对电缆敷设标准的要求，电缆在安装敷设
时，弯曲半径应不小于电缆外径的10倍（10D），对于铠装或铜带屏蔽的电缆，

应按照不小于电缆外径12倍（12D）来考虑。如果大截面的电缆的弯曲半径过
小，对护套来说将是一个极大的考验。这一点往往容易被忽视，如果在电缆外径
选择时没有保证，在现场施工时又不做好保护措施，成品电缆往往在运行中达不
到其性能要求。

（三）热老化和辐照老化模拟试验
基于核电站的特殊运行环境，热老化和辐照老化可以说是核电站电缆最基

本的考量试验。等效的40年运行（三代核电技术要求电缆寿命已经提高到60年）
热老化模拟试验是按照Arrhenius技术制定的数据，将电缆放置在一定温度的空气
循环烘箱内进行一定时间的模拟。在这之前，绝缘和护套材料的长期耐热性评定
试验已经完成，将材料的温度与寿命的关系式作为老化模拟试验的依据，在计算

出的模拟时间内，对电缆进行老化模拟试验，在电缆完成一系列试验后，通过
对电缆进行性能检查试验来评定是否达到了老化的要求。而对于辐照老化，是证

明在核电站正常工作条件下，离子辐射对电缆性能的影响。但必须同时考虑中等
频率事件以及极限事故情况下电缆必须能够承受的辐射水平。在核电站中，如
果对电缆护套完整性没有要求，对β射线的影响考虑比较少。因为根据NRC79-
01B（1E级电气设备环境鉴定）公告和DOR导则，β射线的损害主要是对在电缆

外层0.030in的护套上。如果考虑，也可以用γ射线来替代（考虑一定的比例关
系）。实际上，在核电站中如果发生设计基准事故（DBA）事故，γ和β射线

是同时存在的，往往β的剂量还要超过γ剂量，从这一点来说，对于核电站用电
缆，做等效辐照老化试验时，β射线还是需要考虑的。中国某专业电缆研究机构
的试验表明：辐照剂量的变化对材料性能影响比较明显；同时，辐照的剂量率与
时间对试验结果也有影响；一般情况下，高剂量短时间辐照比低剂量长时间辐照

更加严酷。所以，核电站电缆生产厂家一定要根据要求的剂量进行辐照老化试验
才能保证电缆符合性能要求。
