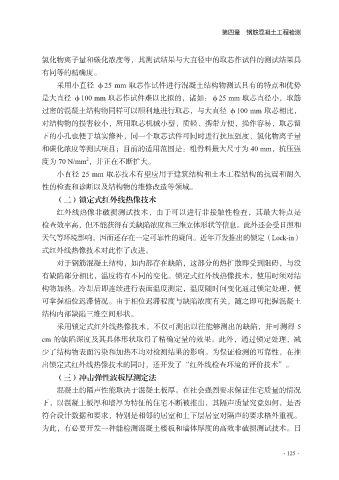

第四章 钢筋混凝土工程检测

氯化物离子量和碳化浓度等，其测试结果与大直径中的取芯作试件的测试结果具
有同等的精确度。
采用小直径 φ25 mm 取芯作试件进行混凝土结构物测试具有的特点和优势

是大直径 φ100 mm 取芯作试件难以比拟的，诸如：φ25 mm 取芯直径小，取筋
过密的混凝土结构物同样可以顺利地进行取芯，与大直径 φ100 mm 取芯相比，
对结构物的损害较小，所用取芯机械小型、质轻、携带方便，操作容易，取芯留
下的小孔也便于填实修补，同一个取芯试件可同时进行抗压强度、氯化物离子量

和碳化浓度等测试项目；目前的适用范围是：粗骨料最大尺寸为 40 mm，抗压强
2
度为 70 N/mm ，并正在不断扩大。
小直径 25 mm 取芯技术有望应用于建筑结构和土木工程结构的抗震和耐久
性的检查和诊断以及结构物的维修改造等领域。

（二）锁定式红外线热像技术
红外线热像非破损测试技术，由于可以进行非接触性检查，其最大特点是
检查效率高，但不能获得有关缺陷浓度和三维立体形状等信息。此外还会受日照和
天气等环境影响，因而还存在一定可靠性的疑问。近年开发推出的锁定（Lock-in）

式红外线热像技术对此作了改进。
对于钢筋混凝土结构，如内部存在缺陷，这部分的热扩散即受到阻碍，与没
有缺陷部分相比，温度将有不同的变化。锁定式红外线热像技术，使用时须对结
构物加热。冷却后即连续进行表面温度测定，温度随时间变化通过锁定处理，便

可掌握相位迟滞情况。由于相位迟滞程度与缺陷浓度有关，随之即可把握混凝土
结构内部缺陷三维空间形状。
采用锁定式红外线热像技术，不仅可测出以往能够测出的缺陷，并可测得 5
cm 的缺陷深度及其具体形状取得了精确定量的效果。此外，通过锁定处理，减

少了结构物表面污染和加热不均对检测结果的影响。为保证检测的可靠性，在推
出锁定式红外线热像技术的同时，还开发了“红外线检查环境的评价技术”。
（三）冲击弹性波板厚测定法
混凝土的隔声性能取决于混凝土板厚。在社会强烈要求保证住宅质量的情况

下，以混凝土板厚和墙厚为特征的住宅不断被推出，其隔声质量究竟如何，是否
符合设计数据和要求，特别是相邻的居室和上下层居室对隔声的要求格外重视。
为此，有必要开发一种能检测混凝土楼板和墙体厚度的高效非破损测试技术。目

·125·
