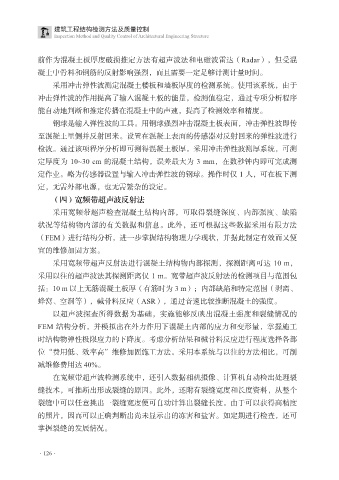

前作为混凝土板厚度破损推定方法有超声波法和电磁波雷达（Radar），但受混
凝土中骨料和钢筋的反射影响强烈，而且需要一定足够计测计量时间。
采用冲击弹性波测定混凝土楼板和墙板厚度的检测系统。使用该系统，由于

冲击弹性波的作用提高了输入混凝土板的能量，检测值稳定，通过专项分析程序
能自动地判断和推定传播在混凝土中的声速，提高了检测效率和精度。
钢球是输入弹性波的工具。用钢球强烈冲击混凝土板表面，冲击弹性波即传
至混凝土里侧并反射回来。设置在混凝土表面的传感器对反射回来的弹性波进行

检波。通过该项程序分析即可测得混凝土板厚。采用冲击弹性波测厚系统，可测
定厚度为 10~30 cm 的混凝土结构，误差最大为 3 mm，在数秒钟内即可完成测
定作业。略为传感器设置与输入冲击弹性波的钢球。操作时仅 1 人，可在板下测
定，无需外部电源，也无需繁杂的设定。

（四）宽频带超声波反射法
采用宽频带超声检查混凝土结构内部，可取得裂缝深度、内部强度、缺陷
状况等结构物内部的有关数据和信息。此外，还可根据这些数据采用有限方法
（FEM）进行结构分析，进一步掌握结构物理力学现状，并据此制定有效而又便

宜的维修加固方案。
采用宽频带超声反射法进行混凝土结构物内部探测，探测距离可达 10 m，
采用以往的超声波法其探测距离仅 1 m。宽带超声波反射法的检测项目与范围包
括：10 m 以上无筋混凝土板厚（有筋时为 3 m）；内部缺陷和特定范围（剥离、

蜂窝、空洞等），碱骨料反应（ASR），通过音速比较推断混凝土的强度。
以超声波探查所得数据为基础，实施能够反映出混凝土强度和裂缝情况的
FEM 结构分析，并模拟出在外力作用下混凝土内部的应力和变形量，掌握施工
时结构物弹性极限应力的下降度。考虑分析结果和碱骨料反应进行程度选择各部

位“费用低、效率高”维修加固施工方法。采用本系统与以往的方法相比，可削
减维修费用达 40%。
在宽频带超声波检测系统中，还引入数据相机摄像、计算机自动检出处理裂
缝技术，可推断出形成裂缝的原因。此外，还附有裂缝宽度和长度资料，从整个

裂缝中可以任意挑出一裂缝宽度便可自动计算出裂缝长度。由于可以获得高精度
的照片，因而可以正确判断出尚未显示出的冻害和盐害。如定期进行检查，还可
掌握裂缝的发展情况。
