Page 143 - 建筑工程结构检测方法及质量控制

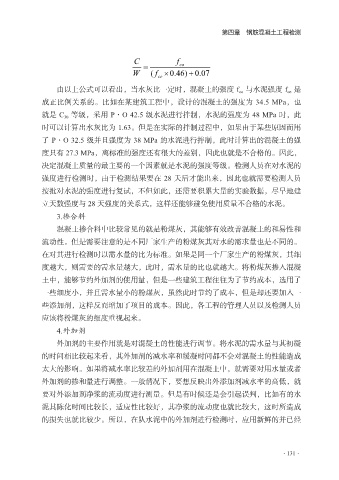

第四章 钢筋混凝土工程检测

C = f co
W ( f ce × . 0 46 ) + . 0 07

由以上公式可以看出，当水灰比一定时，混凝土的强度 f co 与水泥强度 f ce 是
成正比例关系的。比如在某建筑工程中，设计的混凝土的强度为 34.5 MPa，也

就是 C 30 等级，采用 P·O 42.5 级水泥进行拌制，水泥的强度为 48 MPa 时，此
时可以计算出水灰比为 1.63。但是在实际的拌制过程中，如果由于某些原因而用
了 P·O 32.5 级并且强度为 38 MPa 的水泥进行拌制，此时计算出的混凝土的强
度只有 27.3 MPa，离标准的强度还有很大的差别，因此也就是不合格的。因此，

决定混凝土质量的最主要的一个因素就是水泥的强度等级。检测人员在对水泥的
强度进行检测时，由于检测结果要在 28 天后才能出来，因此也就需要检测人员
按批对水泥的强度进行复试，不但如此，还需要积累大量的实验数据，尽早地建
立天数强度与 28 天强度的关系式，这样还能够避免使用质量不合格的水泥。

3.掺合料
混凝土掺合料中比较常见的就是粉煤灰，其能够有效改善混凝土的和易性和
流动性。但是需要注意的是不同厂家生产的粉煤灰其对水的需求量也是不同的。
在对其进行检测时以需水量的比为标准。如果是同一个厂家生产的粉煤灰，其细

度越大，则需要的需水量越大，此时，需水量的比也就越大。将粉煤灰掺入混凝
土中，能够节约外加剂的使用量，但是一些建筑工程往往为了节约成本，选用了
一些细度小，并且需水量小的粉煤灰，虽然此时节约了成本，但是却还要加入一
些添加剂，这样反而增加了项目的成本。因此，各工程的管理人员以及检测人员

应该将粉煤灰的细度重视起来。
4.外加剂
外加剂的主要作用就是对混凝土的性能进行调节。将水泥的需水量与其初凝
的时间相比较起来看，其外加剂的减水率和缓凝时间都不会对混凝土的性能造成

太大的影响。如果将减水率比较差的外加剂用在混凝土中，就需要对用水量或者
外加剂的掺和量进行调整。一般情况下，要想反映出外添加剂减水率的高低，就
要对外添加剂净浆的流动度进行测量。但是有时候还是会引起误判，比如有的水
泥其陈化时间比较长，适应性比较好，其净浆的流动度也就比较大，这时所造成

的损失也就比较少。所以，在队水泥中的外加剂进行检测时，应用新鲜的并已经

·131·
