Page 149 - 建筑工程结构检测方法及质量控制

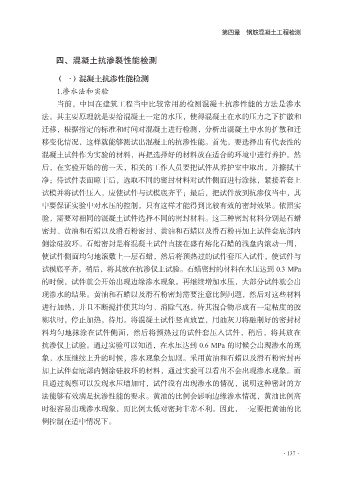

第四章 钢筋混凝土工程检测

四、混凝土抗渗裂性能检测

（一）混凝土抗渗性能检测

1.渗水法和实验
当前，中国在建筑工程当中比较常用的检测混凝土抗渗性能的方法是渗水
法。其主要原理就是要给混凝土一定的水压，使得混凝土在水的压力之下扩散和
迁移，根据指定的标准和时间对混凝土进行检测，分析出混凝土中水的扩散和迁
移变化情况，这样就能够测试出混凝土的抗渗性能。首先，要选择出有代表性的

混凝土试件作为实验的材料，再把选择好的材料放在适合的环境中进行养护。然
后，在实验开始的前一天，相关的工作人员要把试件从养护室中取出，并擦拭干
净；待试件表面晾干后，选取不同的密封材料对试件侧面进行涂抹，紧接着套上
试模并将试件压入，应使试件与试模底齐平；最后，把试件放到抗渗仪当中，其

中要保证实验中对水压的控制，只有这样才能得到比较有效的密封效果。依照实
验，需要对相同的混凝土试件选择不同的密封材料。这三种密封材料分别是石蜡
密封、黄油和石蜡以及滑石粉密封、黄油和石蜡以及滑石粉再加上试件套底部内
侧涂硅胶环。石蜡密封是将混凝土试件直接在盛有熔化石蜡的浅盘内滚动一周，

使试件侧面均匀地滚敷上一层石蜡，然后将预热过的试件套压入试件，使试件与
试模底平齐，稍后，将其放在抗渗仪上试验。石蜡密封的材料在水压达到 0.3 MPa
的时候，试件就会开始出现边缘渗水现象。再继续增加水压，大部分试件就会出
现渗水的结果。黄油和石蜡以及滑石粉密封需要注意比例问题，然后对这些材料

进行加热，并且不断搅拌使其均匀、消除气泡，待其混合物形成有一定粘度的胶
糊状时，停止加热，待用。将混凝土试件竖直放置，用油灰刀将融制好的密封材
料均匀地抹涂在试件侧面，然后将预热过的试件套压入试件，稍后，将其放在
抗渗仪上试验。通过实验可以知道，在水压达到 0.6 MPa 的时候会出现渗水的现

象，水压继续上升的时候，渗水现象会加剧。采用黄油和石蜡以及滑石粉密封再
加上试件套底部内侧涂硅胶环的材料，通过实验可以看出不会出现渗水现象。而
且通过观察可以发现水压增加时，试件没有出现渗水的情况，说明这种密封的方
法能够有效满足抗渗性能的要求。黄油的比例会影响边缘渗水情况，黄油比例高

时很容易出现渗水现象，而比例太低对密封非常不利。因此，一定要把黄油的比
例控制在适中情况下。

·137·
