第三章  空气压缩机的设计与优化改进研究

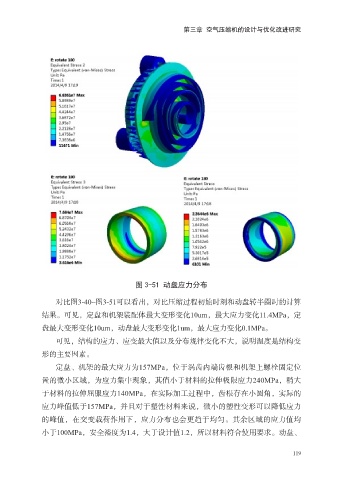

                                        图 3-51 动盘应力分布

                 对比图3-40~图3-51可以看出,对比压缩过程初始时刻和动盘转半圈时的计算
             结果。可见,定盘和机架装配体最大变形变化10um,最大应力变化11.4MPa,定
             盘最大变形变化10um,动盘最大变形变化1um,最大应力变化0.1MPa。

                 可见,结构的应力、应变最大值以及分布规律变化不大,说明温度是结构变
             形的主要因素。
                 定盘、机架的最大应力为157MPa,位于涡齿内端齿根和机架上螺栓固定位

             置的微小区域,为应力集中现象,其值小于材料的拉伸极限应力240MPa,稍大
             于材料的拉伸屈服应力140MPa,在实际加工过程中,齿根存在小圆角,实际的
             应力峰值低于157MPa,并且对于塑性材料来说,微小的塑性变形可以降低应力

             的峰值,在交变载荷作用下,应力分布也会更趋于均匀。其余区域的应力值均
             小于100MPa,安全裕度为1.4,大于设计值1.2,所以材料符合使用要求。动盘、


                                                                                    119
