温度后送入合成氨塔进行合成。入塔气的氨浓度约为1.7%。在合成塔中，合成气

经过催化剂床层，在一定的温度和压力下，进行合成反应得到产物，出塔气中氨
含量为14.52%。

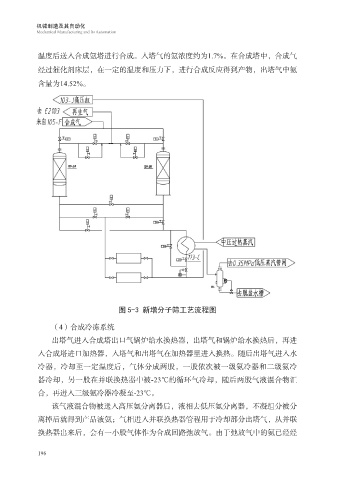

图 5-3 新增分子筛工艺流程图

（4）合成冷冻系统

出塔气进入合成塔出口气锅炉给水换热器，出塔气和锅炉给水换热后，再进
入合成塔进口加热器，入塔气和出塔气在加热器里进入换热。随后出塔气进入水
冷器，冷却至一定温度后，气体分成两股，一股依次被一级氨冷器和二级氨冷
器冷却，另一股在并联换热器中被-23℃的循环气冷却，随后两股气液混合物汇

合，再进入三级氨冷器冷凝至-23℃。
该气液混合物被送入高压氨分离器后，液相去低压氨分离器，不凝组分被分

离掉后就得到产品液氨；气相进入并联换热器管程用于冷却部分出塔气，从并联
换热器出来后，会有一小股气体作为合成回路弛放气。由于弛放气中的氨已经经

196
