分机的驱动轴等；另一种为盘类产品，主要加工零件有筛分机的轴承座、轴承座

压盘、破碎机的油缸等。
在确认技改目标对象后，该企业技术团队与设备厂家进行了多次技术交流，
重新制定新的零件加工工艺，核算零件加工节拍，并进行了加工样品试制，最终
确定了设备选型；使用一台铣打专机及两台卧式车铣复合加工中心，组成一个加

工单元，加工轴类产品；使用三台立式车铣复合加工中心，组成一个加工单元、
加工盘类产品。
（三）工艺分析

1.轴类产品
图7-1所示零件为典型的筛分机驱动轴，是此次技改目标对象之一，加工部
位是零件的外圆及键槽。

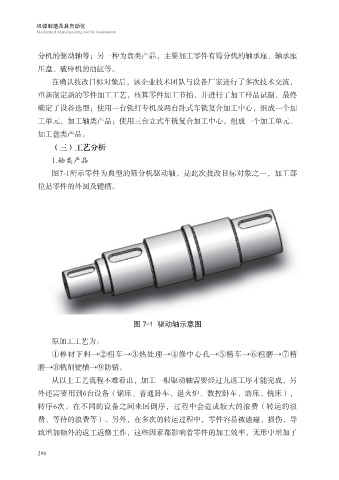

图 7-1 驱动轴示意图

原加工工艺为：
①棒材下料→②粗车→③热处理→④修中心孔→⑤精车→⑥粗磨→⑦精
磨→⑧铣削键槽→⑨防锈。

从以上工艺流程不难看出，加工一根驱动轴需要经过九道工序才能完成，另
外还需要用到6台设备（锯床、普通卧车、退火炉、数控卧车、磨床、铣床），
转序6次。在不同的设备之间来回倒序，过程中会造成较大的浪费（转运的浪

费、等待的浪费等）。另外，在多次的转运过程中，零件容易被磕碰、损伤，导
致增加额外的返工返修工作，这些因素都影响着零件的加工效率，无形中增加了
