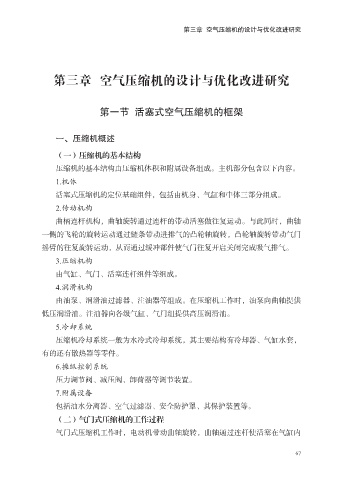

第三章 空气压缩机的设计与优化改进研究

第三章 空气压缩机的设计与优化改进研究

第一节 活塞式空气压缩机的框架

一、压缩机概述

（一）压缩机的基本结构
压缩机的基本结构由压缩机体积和附属设备组成。主机部分包含以下内容。

1.机体
活塞式压缩机的定位基础组件，包括由机身、气缸和中体三部分组成。
2.传动机构
曲柄连杆机构，曲轴旋转通过连杆的带动活塞做往复运动。与此同时，曲轴

一侧的飞轮的旋转运动通过链条带动进排气的凸轮轴旋转，凸轮轴旋转带动气门
摇臂的往复旋转运动，从而通过缓冲部件使气门往复开启关闭完成吸气排气。

3.压缩机构
由气缸、气门、活塞连杆组件等组成。
4.润滑机构
由油泵、润滑油过滤器、注油器等组成。在压缩机工作时，油泵向曲轴提供

低压润滑油。注油器向各级气缸、气门组提供高压润滑油。
5.冷却系统

压缩机冷却系统一般为水冷式冷却系统，其主要结构有冷却器、气缸水套，
有的还有散热器等零件。
6.操纵控制系统
压力调节阀、减压阀、卸荷器等调节装置。

7.附属设备
包括油水分离器、空气过滤器、安全防护罩、其保护装置等。

（二）气门式压缩机的工作过程
气门式压缩机工作时，电动机带动曲轴旋转，曲轴通过连杆使活塞在气缸内
