第三章 空气压缩机的设计与优化改进研究

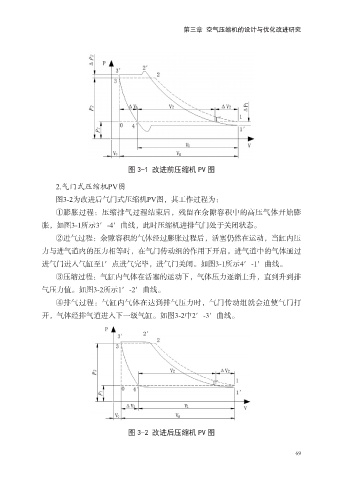

图 3-1 改进前压缩机 PV 图
2.气门式压缩机PV图
图3-2为改进后气门式压缩机PV图，其工作过程为：
①膨胀过程：压缩排气过程结束后，残留在余隙容积中的高压气体开始膨
胀，如图3-1所示3′-4′曲线，此时压缩机进排气门处于关闭状态。
②进气过程：余隙容积的气体经过膨胀过程后，活塞仍然在运动，当缸内压
力与进气道内的压力相等时，在气门传动组的作用下开启。进气道中的气体通过
进气门进入气缸至1′点进气完毕，进气门关闭。如图3-1所示4′-1′曲线。
③压缩过程：气缸内气体在活塞的运动下，气体压力逐渐上升，直到升到排
气压力值。如图3-2所示1′-2′曲线。
④排气过程：气缸内气体在达到排气压力时，气门传动组就会迫使气门打
开，气体经排气道进入下一级气缸。如图3-2中2′-3′曲线。
图 3-2 改进后压缩机 PV 图
69
