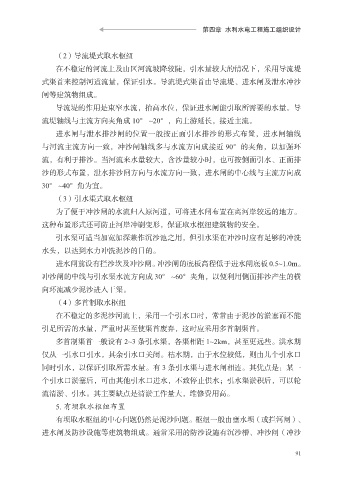

第四章 水利水电工程施工组织设计

（2）导流堤式取水枢纽

在不稳定的河流上及山区河流坡降较陡，引水量较大的情况下，采用导流堤
式渠首来控制河道流量，保证引水。导流堤式渠首由导流堤、进水闸及泄水冲沙
闸等建筑物组成。
导流堤的作用是束窄水流，抬高水位，保证进水闸能引取所需要的水量。导

流堤轴线与主流方向夹角成 10° ~20°，向上游延长，接近主流。
进水闸与泄水排沙闸的位置一般按正面引水排沙的形式布置，进水闸轴线
与河流主流方向一致，冲沙闸轴线多与水流方向成接近 90°的夹角，以加强环

流，有利于排沙。当河流来水量较大，含沙量较小时，也可按侧面引水、正面排
沙的形式布置，泄水排沙闸方向与水流方向一致，进水闸的中心线与主流方向成
30° ~40°角为宜。
（3）引水渠式取水枢纽

为了便于冲沙闸的水流归入原河道，可将进水闸布置在离河岸较远的地方。
这种布置形式还可防止河岸冲刷变形，保证取水枢纽建筑物的安全。
引水渠可适当加宽加深兼作沉沙池之用，但引水渠在冲沙时应有足够的冲洗

水头，以达到水力冲洗泥沙的目的。
进水闸前设有拦沙坎及冲沙闸。冲沙闸的底板高程低于进水闸底板 0.5~1.0m。
冲沙闸的中线与引水渠水流方向成 30° ~60°夹角，以便利用侧面排沙产生的横

向环流减少泥沙进入干渠。
（4）多首制取水枢纽
在不稳定的多泥沙河流上，采用一个引水口时，常常由于泥沙的淤塞而不能

引足所需的水量，严重时甚至使渠首废弃，这时应采用多首制渠首。
多首制渠首一般设有 2~3 条引水渠，各渠相距 1~2km，甚至更远些。洪水期
仅从一引水口引水，其余引水口关闭。枯水期，由于水位较低，则由几个引水口
同时引水，以保证引取所需水量。有 3 条引水渠与进水闸相连。其优点是：某一

个引水口淤塞后，可由其他引水口进水，不致停止供水；引水渠淤积后，可以轮
流清淤、引水。其主要缺点是清淤工作量大，维修费用高。
5. 有坝取水枢纽布置

有坝取水枢纽的中心问题仍然是泥沙问题。枢纽一般由壅水坝（或拦河闸）、
进水闸及防沙设施等建筑物组成。通常采用的防沙设施有沉沙槽、冲沙闸（冲沙

91
