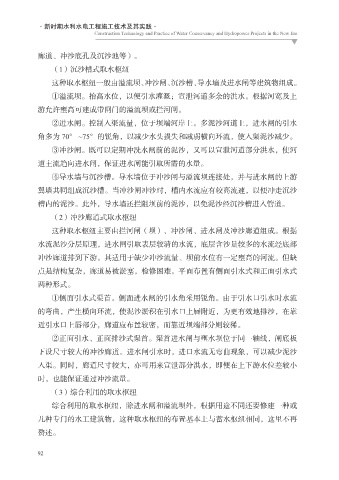

廊道、冲沙底孔及沉沙池等）。

（1）沉沙槽式取水枢纽
这种取水枢纽一般由溢流坝、冲沙闸、沉沙槽、导水墙及进水闸等建筑物组成。
①溢流坝。抬高水位，以便引水灌溉；宣泄河道多余的洪水。根据河宽及上

游允许壅高可建成带闸门的溢流坝或拦河闸。
②进水闸。控制入渠流量，位于坝端河岸上。多泥沙河道上，进水闸的引水

角多为 70° ~75°的锐角，以减少水头损失和减弱横向环流，使入渠泥沙减少。
③冲沙闸。既可以定期冲洗水闸前的泥沙，又可以宣泄河道部分洪水，使河
道主流趋向进水闸，保证进水闸能引取所需的水量。

④导水墙与沉沙槽。导水墙位于冲沙闸与溢流坝连接处，并与进水闸的上游
翼墙共同组成沉沙槽。当冲沙闸冲沙时，槽内水流应有较高流速，以便冲走沉沙
槽内的泥沙。此外，导水墙还拦阻坝前的泥沙，以免泥沙经沉沙槽进入管道。

（2）冲沙廊道式取水枢纽
这种取水枢纽主要由拦河闸（坝）、冲沙闸、进水闸及冲沙廊道组成。根据
水流泥沙分层原理，进水闸引取表层较清的水流，底层含沙量较多的水流经底部

冲沙廊道排到下游。其适用于缺少冲沙流量、坝前水位有一定壅高的河流。但缺
点是结构复杂，廊道易被淤塞，检修困难。平面布置有侧面引水式和正面引水式

两种形式。
①侧面引水式渠首。侧面进水闸的引水角采用锐角。由于引水口引水时水流
的弯曲，产生横向环流，使泥沙淤积在引水口上唇附近，为更有效地排沙，在靠

近引水口上唇部分，廊道应布置较密，而靠近坝端部分则较稀。
②正面引水、正面排沙式渠首。渠首进水闸与壅水坝位于同一轴线，闸底板

下设尺寸较大的冲沙廊道。进水闸引水时，进口水流无弯曲现象，可以减少泥沙
入渠。同时，廊道尺寸较大，亦可用来宣泄部分洪水，即便在上下游水位差较小
时，也能保证通过冲沙流量。

（3）综合利用的取水枢纽
综合利用的取水枢纽，除进水闸和溢流坝外，根据用途不同还要修建一种或

几种专门的水工建筑物，这种取水枢纽的布置基本上与蓄水枢纽相同，这里不再
赘述。
