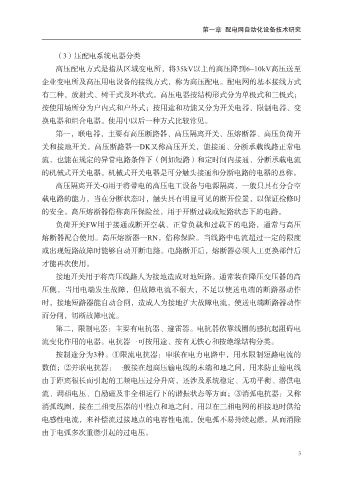

第一章 配电网自动化设备技术研究

（3）压配电系统电器分类

高压配电方式是指从区域变电所，将35kV以上的高压降到6~10kV高压送至
企业变电所及高压用电设备的接线方式，称为高压配电。配电网的基本接线方式
有三种，放射式、树干式及环状式。高压电器按结构形式分为单极式和三极式；
按使用场所分为户内式和户外式；按用途和功能又分为开关电器、限制电器、变

换电器和组合电器。使用中以后一种方式比较常见。
第一，联电器，主要有高压断路器、高压隔离开关、压熔断器、高压负荷开
关和接地开关。高压断路器一DK又称高压开关，能接通、分断承载线路正常电

流，也能在规定的异常电路条件下（例如短路）和定时间内接通、分断承载电流
的机械式开关电器。机械式开关电器是可分触头接通和分断电路的电器的总称。
高压隔离开关-G用于将带电的高压电工设备与电源隔离，一般只具有分合空
载电路的能力，当在分断状态时，触头具有明显可见的断开位置，以保证检修时

的安全。高压熔断器俗称高压保险丝，用于开断过载或短路状态下的电路。
负荷开关FW用于接通或断开空载、正常负载和过载下的电路，通常与高压
熔断器配合使用。高压熔断器一RN，俗称保险。当线路中电流超过一定的限度

或出现短路故障时能够自动开断电路。电路断开后，熔断器必须人工更换部件后
才能再次使用。
接地开关用于将高压线路人为接地造成对地短路。通常装在降压变压器的高

压侧，当用电端发生故障，但故障电流不很大，不足以使送电端的断路器动作
时，接地短路器能自动合闸，造成人为接地扩大故障电流，使送电端断路器动作
而分闸，切断故障电流。

第二，限制电器：主要有电抗器、避雷器。电抗器依靠线圈的感抗起阻碍电
流变化作用的电器。电抗器一可按用途、按有无铁心和按绝缘结构分类。
按制途分为3种。①限流电抗器：串联在电力电路中，用水限制短路电流的
数值；②并联电抗器：一般接在超高压输电线的末端和地之间，用来防止输电线

由于距离很长而引起的工频电压过分升高，还涉及系统稳定、无功平衡、潜供电
流、调相电压、自励磁及非全相运行下的谐振状态等方面；③消弧电抗器：又称
消弧线圈，接在三相变压器的中性点和地之间，用以在三相电网的相接地时供给

电感性电流，来补偿流过接地点的电容性电流，使电弧不易持续起燃，从而消除
由于电弧多次重燃引起的过电压。
