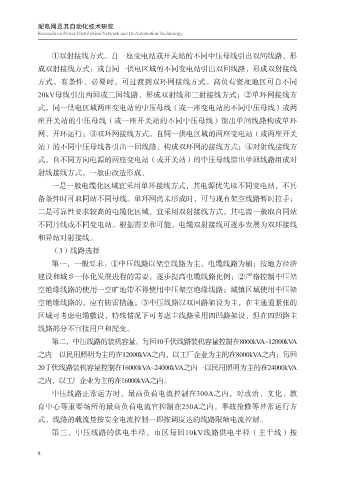

①双射接线方式。自一座变电站或开关站的不同中压母线引出双问线路，形
成双射接线方式：或自同一供电区域的不同变电站引出双回线路，形成双射接线
方式。有条件、必要时，可过渡到双环网接线方式。高负荷密度地区可自不同
20kV母线引出两回或三回线路，形成双射线和三射接线方式；②单环网接线方
式。同一供电区域两座变电站的中压母线（或一座变电站的不同中压母线）或两
座开关站的中压母线（或一座开关站的不同中压母线）馈出单问线路构成单环
网，开环运行；③双环网接线方式。自同一供电区域的两座变电站（或两座开关
站）的不同中压母线各引出一回线路，构成双环网的接线方式；④对射线接线方
式。自不同方向电源的两座变电站（或开关站）的中压母线馈出单回线路组成对
射线接线方式，一般由改造形成。
一是一般电缆化区域宜采用单环接线方式，其电源优先取不同变电站，不具
备条件时可取同站不同母线。单环网尚未形成时，可与现有架空线路暂时拉手；
二是可靠性要求较高的电缆化区域，宜采用双射接线方式，其电源一般取自同站
不同丹线或不同变电站。根据需要和可能，电缆双射接线可逐步发展为双环接线
和异站对射接线。
（3）线路选择
第一，一般要求：①中压线路以架空线路为主，电缆线路为辅；按地方经济
建设和城乡一体化发展进程的需要，逐步提高电缆线路比例；②严格控制中压架
空绝缘线路的使用一空旷地带不得使用中压架空绝缘线路；城镇区域使用中压架
空绝缘线路的，应有防雷措施；③中压线路以双回路架设为主，在主通道紧张的
区域可考虑电缆敷设，特殊情况下可考虑主线路采用四凹路架设，但在四凹路主
线路部分不宜接用户和配变。
第二，中压线路的装机容量。每回10千伏线路装机容量控制在8000kVA~12000kVA
之内一以民用照明为主的在12000kVA之内，以工厂企业为主的在8000kVA之内；每回
20千伏线路装机容量控制在16000kVA~24000kVA之内一以民用照明为主的在24000kVA
之内，以工厂企业为主的在16000kVA之内。
中压线路正常运方时，最高负荷电流控制在300A之内，对政治、文化、教
育中心等重要场所的最高负荷电流宜控制在250A之内。事故抢修等异常运行方
式，线路的载流量按安全电流控制一即按调度达的线路限额电流控制。
第三，中压线路的供电半径。市区每回10kV线路供电半径（主干线）按
