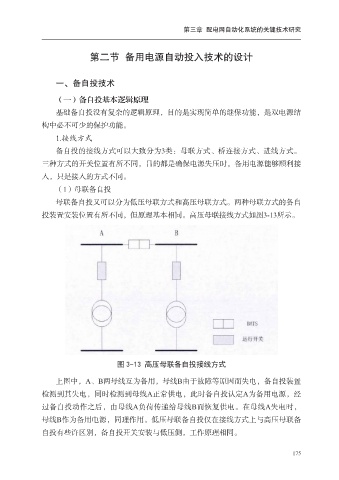

第三章 配电网自动化系统的关键技术研究

第二节 备用电源自动投入技术的设计

一、备自投技术

（一）备自投基本逻辑原理
基础备自投没有复杂的逻辑原理，目的是实现简单的继保功能，是双电源结

构中必不可少的保护功能。
1.接线方式
备自投的接线方式可以大致分为3类：母联方式、桥连接方式、进线方式。
三种方式的开关位置有所不同，目的都是确保电源失压时，备用电源能够顺利接
入，只是接入的方式不同。

（1）母联备自投
母联备自投又可以分为低压母联方式和高压母联方式。两种母联方式的备自
投装置安装位置有所不同，但原理基本相同。高压母联接线方式如图3-13所示。

图 3-13 高压母联备自投接线方式

上图中，A、B两母线互为备用，母线B由于故障等原因而失电，备自投装置
检测到其失电，同时检测到母线A正常供电，此时备自投认定A为备用电源，经
过备自投动作之后，由母线A负荷传递给母线B而恢复供电。在母线A失电时，

母线B作为备用电源，同理作用。低压母联备自投仅在接线方式上与高压母联备
自投有些许区别，备自投开关安装与低压侧，工作原理相同。
