2.二层交换功能测试
因为OLT中的二层交换功能很多，下面我们仅测试VLAN，图3-12给出了测
试的配置图。

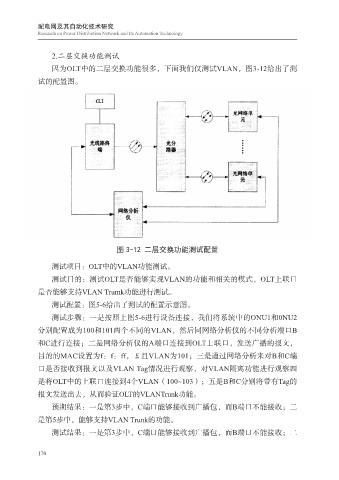

图 3-12 二层交换功能测试配置
测试项目：OLT中的VLAN功能测试。
测试目的：测试OLT是否能够实现VLAN的功能和相关的模式，OLT上联口
是否能够支持VLAN Trumk功能进行测试。
测试配置：图5-6给出了测试的配置示意图。
测试步骤：一是按照上图5-6进行设备连接，我们将系统中的ONU1和0NU2
分别配置成为100和101两个不同的VLAN，然后同网络分析仪的不同分析端口B
和C进行连接；二是网络分析仪的A端口连接到OLT上联口，发送广播的报文，
目的的MAC设置为f：f：ff，£且VLAN为101；三是通过网络分析来对B和C端
口是否接收到报文以及VLAN Tag情况进行观察，对VLAN隔离功能进行观察四
是将OLT中的上联口连接到4个VLAN（100~103）；五是B和C分别将带有Tag的
报文发送出去，从而验证OLT的VLANTrunk功能。
预期结果：一是第3步中，C端口能够接收到广播包，而B端口不能接收；二
是第5步中，能够支持VLAN Trunk的功能。
测试结果：一是第3步中，C端口能够接收到广播包，而B端口不能接收；二
