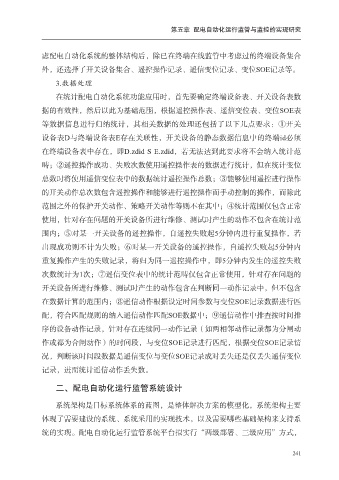

第五章 配电自动化运行监管与监控的实现研究

虑配电自动化系统的整体结构后，除已在终端在线监管中考虑过的终端设备集合

外，还选择了开关设备集合、遥控操作记录、遥信变位记录、变位SOE记录等。
3.数据处理
在统计配电自动化系统功能应用时，首先要确定终端设备表、开关设备表数

据的有效性，然后以此为基础范围，根据遥控操作表、遥信变位表、变位SOE表
等数据信息进行归纳统计，其相关数据的处理还包括了以下几点要求：①开关

设备表D与终端设备表E存在关联性，开关设备的静态数据信息中的终端id必须
在终端设备表中存在，即D.zdid S E.zdid，若无法达到此要求将不会纳入统计范
畴；②遥控操作成功、失败次数使用遥控操作表的数据进行统计，但在统计变位

总数时将使用遥信变位表中的数据统计遥控操作总数；③能够使用遥控进行操作
的开关动作总次数包含遥控操作和能够进行遥控操作而手动控制的操作，而除此

范围之外的保护开关动作、策略开关动作等则不在其中；④统计范围仅包含正常
使用，针对存在问题的开关设备所进行维修、测试时产生的动作不包含在统计范

围内；⑤对某一开关设备的遥控操作，自遥控失败起5分钟内进行重复操作，若
出现成功则不计为失败；⑥对某一开关设备的遥控操作，自遥控失败起5分钟内
重复操作产生的失败记录，将归为同一遥控操作中，即5分钟内发生的遥控失败

次数统计为1次；⑦遥信变位表中的统计范畴仅包含正常使用，针对存在问题的
开关设备所进行维修、测试时产生的动作包含在判断同一动作记录中，但不包含

在数据计算的范围内；⑧遥信动作根据设定时间参数与变位SOE记录数据进行匹
配，符合匹配规则的纳入遥信动作匹配SOE数据中；⑨遥信动作中排查按时间排

序的设备动作记录，针对存在连续同一动作记录（如两相邻动作记录都为分闸动
作或都为合闸动作）的时间段，与变位SOE记录进行匹配，根据变位SOE记录情
况，判断该时间段数据是遥信变位与变位SOE记录成对丢失还是仅丢失遥信变位

记录，进而统计遥信动作丢失数。

二、配电自动化运行监管系统设计

系统架构是目标系统体系的蓝图，是整体解决方案的模型化，系统架构主要

体现了需要建设的系统、系统采用的实现技术，以及需要哪些基础架构来支持系
统的实现。配电自动化运行监管系统平台拟实行“两级部署、三级应用”方式，

241
