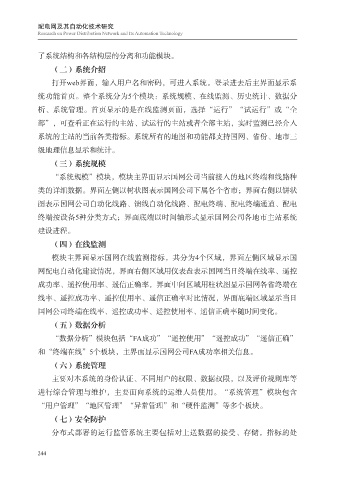

了系统结构和各结构层的分离和功能模块。

（二）系统介绍
打开web界面，输入用户名和密码，可进入系统。登录进去后主界面显示系
统功能首页。整个系统分为5个模块：系统规模、在线监测、历史统计、数据分

析、系统管理。首页显示的是在线监测页面，选择“运行”“试运行”或“全
部”，可查看正在运行的主站、试运行的主站或者全部主站，实时监测已经介入

系统的主站的当前各类指标。系统所有的地图和功能都支持国网、省份、地市三
级地理信息显示和统计。
（三）系统规模

“系统规模”模块，模块主界面显示国网公司当前接入的地区终端和线路种
类的详细数据。界面左侧以树状图表示国网公司下属各个省市；界面右侧以饼状
图表示国网公司自动化线路、馈线自动化线路、配电终端、配电终端通道、配电

终端按设备5种分类方式；界面底端以时间轴形式显示国网公司各地市主站系统
建设进程。
（四）在线监测

模块主界面显示国网在线监测指标，共分为4个区域，界面左侧区域显示国
网配电自动化建设情况，界面右侧区域用仪表盘表示国网当日终端在线率、遥控

成功率、遥控使用率、遥信正确率，界面中间区域用柱状图显示国网各省终端在
线率、遥控成功率、遥控使用率、遥信正确率对比情况，界面底端区域显示当日
国网公司终端在线率、遥控成功率、遥控使用率、遥信正确率随时间变化。

（五）数据分析
“数据分析”模块包括“FA成功”“遥控使用”“遥控成功”“遥信正确”

和“终端在线”5个板块，主界面显示国网公司FA成功率相关信息。
（六）系统管理
主要对本系统的身份认证、不同用户的权限、数据权限，以及评价规则库等

进行综合管理与维护，主要面向系统的运维人员使用。“系统管理”模块包含
“用户管理”“地区管理”“异常管理”和“硬件监测”等多个板块。

（七）安全防护
分布式部署的运行监管系统主要包括对上送数据的接受、存储，指标的处
