第一章 配电网自动化设备技术研究
变压器替代，即A/B/C三相将共用环节④和⑤。若进一步减少多绕组高频变压器
的次级侧绕组的个数，环节⑤包含的并联功率模块个数也将大大减少（满足电流
要求时可只包含一级，从而使1-5图C中的环节⑤/⑥/⑦与1-5图B一致）。然而即
使采用多绕组变压器，CHB型PET的环节③与环节①仍需三相，而且每相仍需要
大量功率模块。为简化系统结构，如图1-6所示的基于MMC型PET电路拓扑的智
能配电变压器受到了普遍关注。

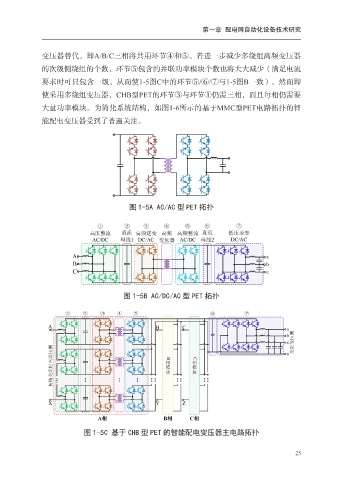

图 1-5A AC/AC 型 PET 拓扑
图 1-5B AC/DC/AC 型 PET 拓扑
图 1-5C 基于 CHB 型 PET 的智能配电变压器主电路拓扑
