配电网及其自动化技术研究
            Research on Power Distribution Network and Its Automation Technology

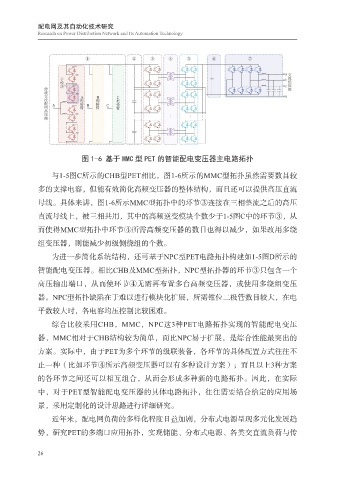

                        图 1-6 基于 MMC 型 PET 的智能配电变压器主电路拓扑
                与1-5图C所示的CHB型PET相比,图1-6所示的MMC型拓扑虽然需要数目较

            多的支撑电容,但能有效简化高频变压器的整体结构,而且还可以提供高压直流
            母线。具体来讲,图1-6所示MMC型拓扑中的环节③连接在三相整流之后的高压

            直流母线上,被三相共用,其中的高频逆变模块个数少于1-5图C中的环节③,从
            而使得MMC型拓扑中环节④所需高频变压器的数目也得以减少,如果改用多绕
            组变压器,则能减少初级侧绕组的个数。

                为进一步简化系统结构,还可基于NPC型PET电路拓扑构建如1-5图D所示的
            智能配电变压器。相比CHB及MMC型拓扑,NPC型拓扑器的环节③只包含一个

            高压输出端口,从而使环节④无需再布置多台高频变压器,或使用多绕组变压
            器。NPC型拓扑缺陷在于难以进行模块化扩展,所需钳位二极管数目较大,在电
            平数较大时,各电容均压控制比较困难。

                综合比较采用CHB,MMC,NPC这3种PET电路拓扑实现的智能配电变压
            器,MMC相对于CHB结构较为简单,而比NPC易于扩展,是综合性能最突出的

            方案。实际中,由于PET为多个环节的级联装备,各环节的具体配置方式往往不
            止一种(比如环节④所示高频变压器可以有多种设计方案);而且以上3种方案
            的各环节之间还可以相互组合,从而会形成多种新的电路拓扑。因此,在实际

            中,对于PET型智能配电变压器的具体电路拓扑,往往需要结合给定的应用场
            景,采用定制化的设计思路进行详细研究。

                近年来,配电网负荷的多样化程度日益加剧,分布式电源呈现多元化发展趋
            势,研究PET的多端口应用拓扑,实现储能、分布式电源、各类交直流负荷与传
