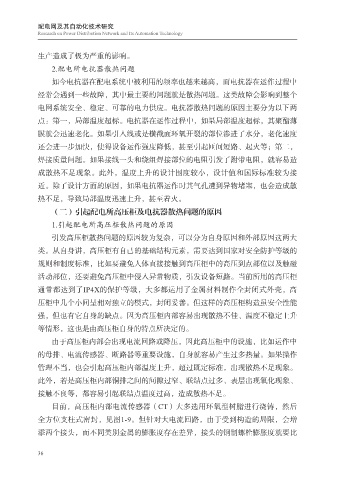

生产造成了极为严重的影响。

2.配电所电抗器散热问题
如今电抗器在配电系统中被利用的频率也越来越高，而电抗器在运作过程中
经常会遇到一些故障，其中最主要的问题就是散热问题。这类故障会影响到整个
电网系统安全、稳定、可靠的电力供应。电抗器散热问题的原因主要分为以下两

点：第一，局部温度超标。电抗器在运作过程中，如果局部温度超标，其聚酯薄
膜就会迅速老化。如果引入线或是横截面环氧开裂的部位渗进了水分，老化速度
还会进一步加快，使得设备运作强度降低，甚至引起匝间短路、起火等；第二，

焊接质量问题。如果接线一头和绕组焊接部位的电阻引发了附带电阻，就容易造
成散热不足现象。此外，温度上升的设计围度较小，设计值和国际标准较为接
近。除了设计方面的原因，如果电抗器运作时其气孔遭到异物堵塞，也会造成散
热不足，导致局部温度迅速上升，甚至着火。

（二）引起配电所高压柜及电抗器散热问题的原因
1.引起配电所高压柜散热问题的原因
引发高压柜散热问题的原因较为复杂，可以分为自身原因和外部原因这两大

类。从自身讲，高压柜有自己的基础结构元素，需要达到国家对安全防护等级的
规则和制度标准，比如要避免人体直接接触到高压柜中的高压到点部位以及触碰
活动部位，还要避免高压柜中侵入异常物质，引发设备短路。当前所用的高压柜

通常都达到了IP4X的保护等级，大多都运用了金属材料制作全封闭式外壳，高
压柜中几个小间呈相对独立的模式，封闭妥善。但这样的高压柜构造虽安全性能
强，但也有它自身的缺点。因为高压柜内部容易出现散热不佳、温度不稳定上升

等情形，这也是由高压柜自身的特点所决定的。
由于高压柜内部会出现电流回路或降压，因此高压柜中的设施，比如运作中
的母排、电流传感器、断路器等重要设施，自身就容易产生过多热量。如果操作
管理不当，也会引起高压柜内部温度上升，超过既定标准，出现散热不足现象。

此外，若是高压柜内部铜排之间的间隙过窄、联结点过多、表层出现氧化现象、
接触不良等，都容易引起联结点温度过高，造成散热不足。
目前，高压柜内部电流传感器（CT）大多选用环氧型树脂进行浇铸，然后

全方位支柱式密封，见图1-9。但针对大电流回路，由于受到构造的局限，会增
添两个接头，而不同类别金属的膨胀度存在差异，接头的钢制螺栓膨胀度就要比
