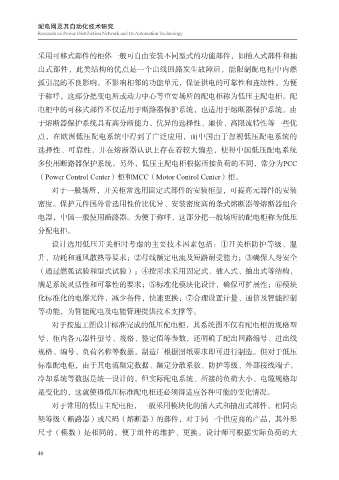

采用可移式部件的柜体一般可自由安装不同型式的功能部件，如插入式部件和抽

出式部件，此类结构的优点是一个出线回路发生故障后，能限制配电柜中内燃
弧引起的不良影响，不影响相邻的功能单元，保证供电的可靠性和连续性。为便
于称呼，这部分把变电所或动力中心等重要场所的配电柜称为低压主配电柜。配

电柜中的可移式部件不仅适用于断路器保护系统，也适用于熔断器保护系统。由
于熔断器保护系统具有高分断能力、优异的选择性、廉价、高限流特性等一些优

点，在欧洲低压配电系统中得到了广泛应用，而中国由于忽视低压配电系统的
选择性、可靠性，并在熔断器认识上存在着较大偏差，使得中国低压配电系统
多使用断路器保护系统。另外，低压主配电柜根据所接负荷的不同，常分为PCC

（Power Control Center）柜和MCC（Motor Control Center）柜。
对于一般场所，开关柜常选用固定式部件的安装柜型，可提高元器件的安装
密度。保护元件国外常选用性价比优异、安装密度高的条式熔断器等熔断器组合

电器，中国一般使用断路器。为便于称呼，这部分把一般场所的配电柜称为低压
分配电柜。
设计选用低压开关柜时考虑的主要技术因素包括：①开关柜防护等级、温

升、功耗和通风散热等要求；②母线额定电流及短路耐受能力；③确保人身安全
（通过燃弧试验和型式试验）；④按需求采用固定式、插入式、抽出式等结构，

满足系统灵活性和可靠性的要求；⑤标准化模块化设计，确保可扩展性；⑥模块
化标准化的电器元件，减少备件，快速更换；⑦合理设置计量、通信及智能控制
等功能，为智能配电及电能管理提供技术支撑等。

对于按施工图设计标准完成的低压配电柜，其系统图不仅有配电柜的规格型
号、柜内各元器件型号、规格、整定值等参数，还明确了配出回路编号、进出线

规格、编号、负荷名称等数据，制造厂根据图纸要求即可进行制造。但对于低压
标准配电柜，由于其电流额定数据、额定分散系数、防护等级、外部接线端子、
冷却系统等数据是统一设计的，但实际配电系统、所接的负荷大小、电缆规格却

是变化的，这就使得低压标准配电柜还必须得适应各种可能的变化情况。
对于常用的低压主配电柜，一般采用模块化的插入式和抽出式部件。相同壳

架等级（断路器）或尺码（熔断器）的部件，对于同一个供应商的产品，其外形
尺寸（模数）是相同的，便于组件的维护、更换。设计师可根据实际负荷的大
