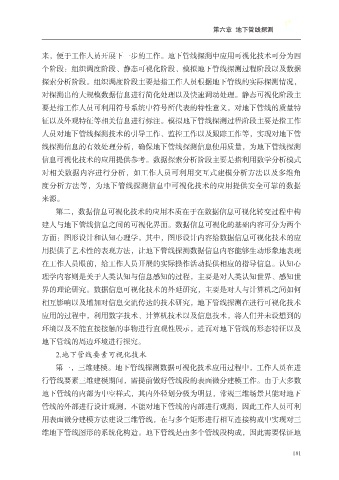

第六章 地下管线探测

来，便于工作人员开展下一步的工作。地下管线探测中应用可视化技术可分为四

个阶段：组织调度阶段、静态可视化阶段、模拟地下管线探测过程阶段以及数据
探索分析阶段。组织调度阶段主要是指工作人员根据地下管线的实际探测情况，
对探测出的大规模数据信息进行简化处理以及快速调动处理。静态可视化阶段主
要是指工作人员可利用符号系统中符号所代表的特性意义，对地下管线的质量特

征以及外观特征等相关信息进行标注。模拟地下管线探测过程阶段主要是指工作
人员对地下管线探测技术的引导工作、监控工作以及跟踪工作等，实现对地下管
线探测信息的有效处理分析，确保地下管线探测信息使用质量，为地下管线探测

信息可视化技术的应用提供参考。数据探索分析阶段主要是指利用数学分析模式
对相关数据内容进行分析，如工作人员可利用交互式建模分析方法以及多维角
度分析方法等，为地下管线探测信息中可视化技术的应用提供安全可靠的数据
来源。

第二，数据信息可视化技术的应用本质在于在数据信息可视化转变过程中构
建人与地下管线信息之间的可视化界面。数据信息可视化的基础内容可分为两个
方面：图形设计和认知心理学。其中，图形设计内容给数据信息可视化技术的应

用提供了艺术性的表现方法，让地下管线探测数据信息内容能够生动形象地表现
在工作人员眼前，给工作人员开展的实际操作活动提供相应的指导信息。认知心
理学内容则是关于人类认知与信息感知的过程，主要是对人类认知世界、感知世

界的理论研究。数据信息可视化技术的外延研究，主要是对人与计算机之间如何
相互影响以及增加对信息交流传达的技术研究，地下管线探测在进行可视化技术
应用的过程中，利用数字技术、计算机技术以及信息技术，将人们并未设想到的

环境以及不能直接接触的事物进行直观性展示，进而对地下管线的形态特征以及
地下管线的周边环境进行探究。
2.地下管线要素可视化技术
第一，三维建模。地下管线探测数据可视化技术应用过程中，工作人员在进

行管线要素三维建模期间，需提前做好管线段的表面微分建模工作。由于大多数
地下管线的内部为中空样式，其内外径划分极为明显，常规三维场景只能对地下
管线的外部进行设计观测，不能对地下管线的内部进行观测，因此工作人员可利

用表面微分建模方法建设三维管线，在与多个矩形进行相互连接构成中实现对三
维地下管线图形的系统化构造。地下管线是由多个管线段构成，因此需要保证地

181
