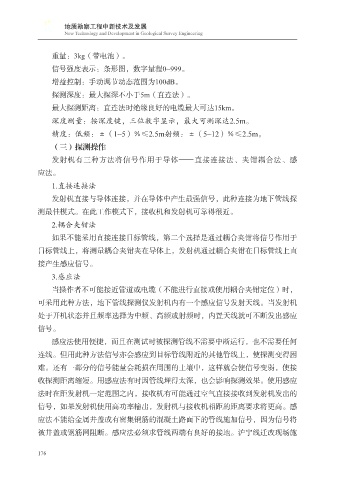

重量：3kg（带电池）。

信号强度表示：条形图，数字量程0~999。
增益控制：手动调节动态范围为100dB。
探测深度：最大探深不小于5m（直连法）。
最大探测距离：直连法时绝缘良好的电缆最大可达15km。

深度测量：按深度键，三位数字显示，最大可测深达2.5m。
精度：低频：±（1~5）％≤2.5m射频：±（5~12）％≤2.5m。
（三）探测操作

发射机有三种方法将信号作用于导体—直接连接法、夹钳耦合法、感
应法。
1.直接连接法
发射机直接与导体连接，并在导体中产生最强信号，此种连接为地下管线探

测最佳模式。在此工作模式下，接收机和发射机可靠得很近。
2.耦合夹钳法
如果不能采用直接连接目标管线，第二个选择是通过耦合夹钳将信号作用于

目标管线上，将测量耦合夹钳夹在导体上，发射机通过耦合夹钳在目标管线上直
接产生感应信号。
3.感应法

当操作者不可能接近管道或电缆（不能进行直接或使用耦合夹钳定位）时，
可采用此种方法，地下管线探测仪发射机内有一个感应信号发射天线。当发射机
处于开机状态并且频率选择为中频、高频或射频时，内置天线就可不断发出感应

信号。
感应法使用便捷，而且在测试时被探测管线不需要中断运行，也不需要任何
连线。但用此种方法信号亦会感应到目标管线附近的其他管线上，使探测变得困
难。还有一部分的信号能量会耗损在周围的土壤中，这样就会使信号变弱，使接

收探测距离缩短。用感应法有时因管线埋得太深，也会影响探测效果。使用感应
法时在距发射机一定范围之内，接收机有可能通过空气直接接收到发射机发出的
信号，如果发射机使用高功率输出，发射机与接收机相距的距离要求将更高。感

应法不能给金属井盖或有密集钢筋的混凝土路面下的管线施加信号，因为信号将
被井盖或钢筋网阻断。感应法必须求管线两端有良好的接地。沪宁线迁改现场施
