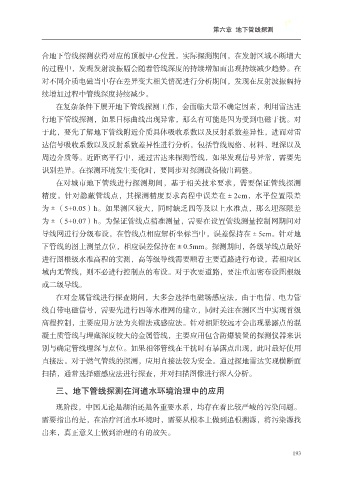

第六章 地下管线探测

合地下管线探测获得对应的顶板中心位置。实际探测期间，在发射区域不断增大
的过程中，发现发射波振幅会随着管线深度的持续增加而出现持续减少趋势。在

对不同介质电磁当中存在差异变大相关情况进行分析期间，发现在反射波振幅持
续增加过程中管线深度持续减少。
在复杂条件下展开地下管线探测工作，会面临大量不确定因素，利用雷达进
行地下管线探测，如果目标曲线出现异常，那么有可能是因为受到电磁干扰。对

于此，要先了解地下管线附近介质具体吸收系数以及反射系数差异性，进而对雷
达信号吸收系数以及反射系数差异性进行分析，包括管线规格、材料、埋深以及
周边介质等。近距离平行中，通过雷达来探测管线，如果发现信号异常，需要先
识别差异。在探测环境发生变化时，要同步对探测设备做出调整。

在对城市地下管线进行探测期间，基于相关技术要求，需要保证管线探测
精度。针对隐蔽管线点，其探测精度要求高程中误差在±2cm，水平位置限差
为±（5+0.05）h。如果测区较大，同时缺乏四等及以上水准点，那么埋深限差
为±（5+0.07）h。为保证管线点精准测量，需要在设置管线测量控制网期间对

导线网进行分级布设，在管线点相应解析坐标当中，误差保持在±5cm。针对地
下管线的图上测量点位，相应误差保持在±0.5mm。探测期间，各级导线点最好
进行图根级水准高程的实测，高等级导线需要顺着主要道路进行布设，若相应区

域内无管线，则不必进行控制点的布设。对于次要道路，要注重加密布设图根级
或二级导线。
在对金属管线进行探查期间，大多会选择电磁场感应法，由于电信、电力管
线自带电磁信号，需要先进行四等水准网的建立，同时关注在测区当中实现首级
高程控制，主要应用方法为夹钳法或感应法。针对相距较远才会出现暴露点的混

凝土质管线与埋藏深度较大的金属管线，主要应用包含防爆装置的探测仪器来识
别与确定管线埋深与点位。如果相邻管线在干扰时有暴露点出现，此时最好使用
直接法。对于燃气管线的探测，应用直接法较为安全。通过探地雷达实现横断面

扫描，通常选择磁感应法进行探查，并对扫描图像进行深入分析。
三、地下管线探测在河道水环境治理中的应用

现阶段，中国无论是湖泊还是各重要水系，均存在着比较严峻的污染问题。

需要指出的是，在治疗河道水环境时，需要从根本上做到追根溯源，将污染源找
出来，真正意义上做到治理的有的放矢。

193
