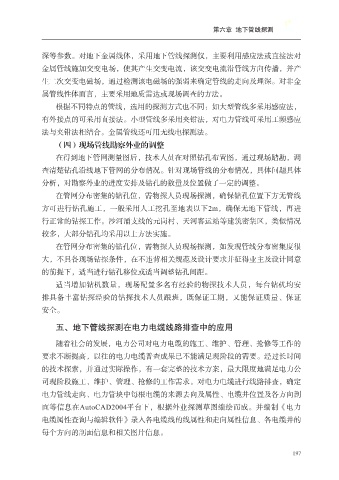

Page 211 - 地质勘察工程中新技术及发展

第六章 地下管线探测

深等参数。对地下金属线体，采用地下管线探测仪，主要利用感应法或直接法对
金属管线施加交变电场，使其产生交变电流，该交变电流沿管线方向传播，并产

生二次交变电磁场，通过检测该电磁场的强弱来确定管线的走向及埋深。对非金
属管线性体而言，主要采用地质雷达或现场调查的方法。
根据不同特点的管线，选用的探测方式也不同：如大型管线多采用感应法，
有外接点的可采用直接法。小型管线多采用夹钳法，对电力管线可采用工频感应

法与夹钳法相结合。金属管线还可用无线电探测法。
（四）现场管线勘察外业的调整
在得到地下管网测量图后，技术人员在对照钻孔布置图，通过现场踏勘，调
查清楚钻孔沿线地下管网的分布情况。针对现场管线的分布情况，具体问题具体

分析，对勘察外业的进度安排及钻孔的数量及位置做了一定的调整。
在管网分布密集的钻孔位，需物探人员现场探测，确保钻孔位置下方无管线
方可进行钻孔施工，一般采用人工挖孔至地表以下2m，确保无地下管线，再进
行正常的钻探工作。沙河涌支线的元岗村、天河客运站等建筑密集区，类似情况

较多，大部分钻孔均采用以上方法实施。
在管网分布密集的钻孔位，需物探人员现场探测，如发现管线分布密集度很
大，不具备现场钻探条件，在不违背相关规范及设计要求并征得业主及设计同意

的前提下，适当进行钻孔移位或适当调整钻孔间距。
适当增加钻机数量，现场配置多名有经验的物探技术人员，每台钻机均安
排具备丰富钻探经验的钻探技术人员跟班，既保证工期，又能保证质量、保证
安全。

五、地下管线探测在电力电缆线路排查中的应用

随着社会的发展，电力公司对电力电缆的施工、维护、管理、抢修等工作的
要求不断提高，以往的电力电缆普查成果已不能满足现阶段的需要。经过长时间

的技术探索，并通过实际操作，有一套完整的技术方案，最大限度地满足电力公
司现阶段施工、维护、管理、抢修的工作需求。对电力电缆进行线路排查，确定
电力管线走向、电力管块中每根电缆的来源去向及属性、电缆井位置及各方向剖
面等信息在AutoCAD2004平台下，根据外业探测草图编绘而成。并编制《电力

电缆属性查询与编辑软件》录入各电缆线的线属性和走向属性信息、各电缆井的
每个方向的剖面信息和相关图片信息。

197
