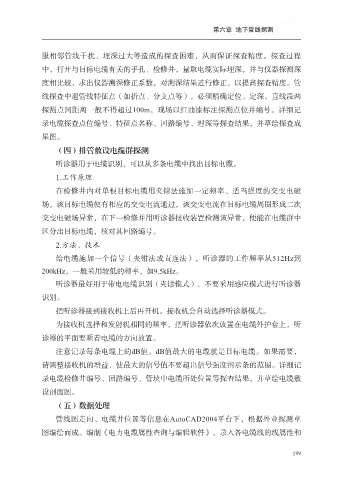

第六章 地下管线探测

服相邻管线干扰、埋深过大等造成的探查困难，从而保证探查精度。探查过程

中，打开与目标电缆有关的手孔、检修井，量取电缆实际埋深，并与仪器探测深
度相比较，求出仪器测深修正系数，对测深结果进行修正，以提高探查精度。管
线探查中遇管线特征点（如折点、分支点等），必须精确定位、定深。直线段两

探测点间距离一般不得超过100m，现场以红油漆标注探测点位并编号。详细记
录电缆探查点位编号、特征点名称、回路编号、埋深等探查结果，并草绘探查成

果图。
（四）排管敷设电缆群探测
听诊器用于电缆识别，可以从多条电缆中找出目标电缆。

1.工作原理
在检修井内对单根目标电缆用夹钳法施加一定频率、适当强度的交变电磁

场，该目标电缆便有相应的交变电流通过，该交变电流在目标电缆周围形成二次
交变电磁场异常，在下一检修并用听诊器接收装置检测该异常，便能在电缆群中
区分出目标电缆，核对其回路编号。

2.方法、技术
给电缆施加一个信号（夹钳法或直连法），听诊器的工作频率从512Hz到
200kHz，一般采用较低的频率，如9.5kHz。

听诊器最好用于带电电缆识别（夹钳模式），不要采用感应模式进行听诊器
识别。
把听诊器接到接收机上后再开机。接收机会自动选择听诊器模式。

为接收机选择和发射机相同的频率，把听诊器依次放置在电缆外护套上，听
诊器的平面要顺着电缆的方向放置。

注意记录每条电缆上的dB值，dB值最大的电缆就是目标电缆。如果需要，
请调整接收机的增益，使最大的信号值不要超出信号强度指示条的范围。详细记
录电缆检修井编号、回路编号、管块中电缆所处位置等探查结果，并草绘电缆敷

设剖面图。
（五）数据处理

管线图走向、电缆井位置等信息在AutoCAD2004平台下，根据外业探测草
图编绘而成。编制《电力电缆属性查询与编辑软件》，录入各电缆线的线属性和
