二、锅炉的构造
不同型号的锅炉有不同的结构，但主要都是由“锅”和“炉”两部分组成。“锅”
是指盛水盛汽的部分，其作用是吸收燃料燃烧放出的高温烟气的热量传递给低温的水，
将其加热成热水或蒸汽的汽水系统，包括锅筒、水冷壁、对流管束等；“炉”是将燃
料的化学能转变为热能的燃烧设备，它包括煤斗、炉排、炉膛以及除渣板等，其作用
就是使燃料不断地充分燃烧放出热量。锅炉构造简图如图 6-1 所示。
1—上锅筒；2—下锅筒；3—对流管束；4—炉膛；5—侧水冷壁管；6—侧水冷壁上集
箱；7—侧水冷壁下集箱；8—前墙水冷壁；9—后墙水冷壁；10—前水冷壁下集箱；
11—后水冷壁下集箱；12—下降管；13—链条炉排；14—加煤斗；15—风室；16—蒸
汽过热器；17—省煤器；18—空气预热器；19—烟窗；20—二次风管。

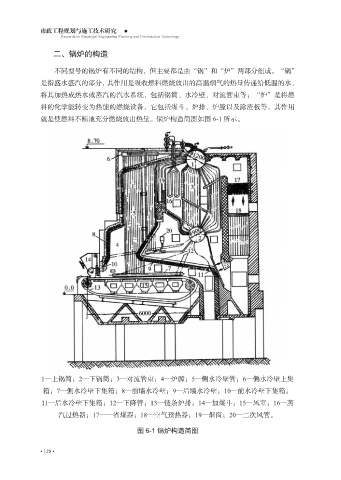

图 6-1 锅炉构造简图
