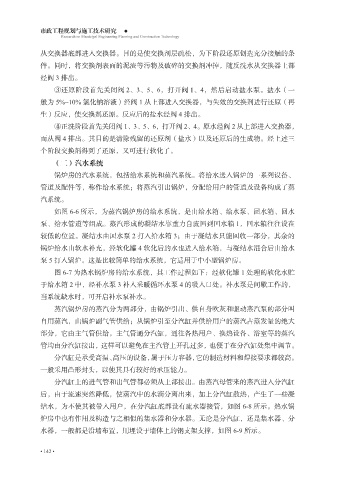

从交换器底部进入交换器。目的是使交换剂层疏松，为下阶段还原创造充分接触的条
件。同时，将交换剂表面的泥渣等污物及破碎的交换剂冲掉，随反洗水从交换器上部
经阀 3 排出。
③还原阶段首先关闭阀 2、3、5、6，打开阀 1、4，然后启动盐水泵。盐水（一

般为 5%~10% 氯化钠溶液）经阀 1 从上部进入交换器，与失效的交换剂进行还原（再
生）反应，使交换剂还原。反应后的盐水经阀 4 排出。

④正洗阶段首先关闭阀 1、3、5、6，打开阀 2、4。原水经阀 2 从上部进入交换器，
而从阀 4 排出。其目的是清除残留的还原剂（盐水）以及还原后的生成物。经上述三
个阶段交换剂得到了还原，又可进行软化了。
（二）汽水系统

锅炉房的汽水系统，包括给水系统和蒸汽系统。将给水送入锅炉的一系列设备、
管道及配件等，称作给水系统；将蒸汽引出锅炉，分配给用户的管道及设备构成了蒸

汽系统。
如图 6-6 所示，为蒸汽锅炉房的给水系统，是由给水箱、给水泵、回水箱、回水
泵、给水管道等组成。蒸汽形成的凝结水靠重力自流回到回水箱 1，回水箱往往设在
较低的位置。凝结水由回水泵 2 打入给水箱 3；由于凝结水只能回收一部分，其余的

锅炉给水由软水补充，经软化罐 4 软化后的水也进入给水箱，与凝结水混合后由给水
泵 5 打入锅炉。这是比较简单的给水系统，它适用于中小型锅炉房。

图 6-7 为热水锅炉房的给水系统，其工作过程如下：经软化罐 1 处理的软化水贮
于给水箱 2 中，经补水泵 3 补入采暖循环水泵 4 的吸入口处。补水泵是间歇工作的，
当系统缺水时，可开启补水泵补水。
蒸汽锅炉房的蒸汽分为两部分，由锅炉引出、供自身吹灰和驱动蒸汽泵的部分叫

自用蒸汽，由锅炉副气管供给；从锅炉引至分汽缸并供给用户的蒸汽占蒸发量的绝大
部分，它由主气管供给。主气管通分汽缸，通往各热用户、换热设备、浴室等的蒸汽

管均由分汽缸接出，这样可以避免在主汽管上开孔过多，也便于在分汽缸处集中调节。
分汽缸是承受高温、高压的设备，属于压力容器，它的制造材料和焊接要求都较高。
一般采用凸形封头，以使其具有较好的承压能力。
分汽缸上的进气管和出气管都必须从上部接出。由蒸汽母管来的蒸汽进入分汽缸

后，由于流速突然降低，使蒸汽中的水滴分离出来，加上分汽缸散热，产生了一些凝
结水，为不使其被带入用户，在分汽缸底部设有疏水器接管，如图 6-8 所示。热水锅

炉房中也有作用及构造与之相似的集水器和分水器。无论是分汽缸，还是集水器、分
水器，一般都是沿墙布置，用埋设于墙体上的钢支架支撑，如图 6-9 所示。

• 142 •
