» 第六章 锅炉与锅炉房设备

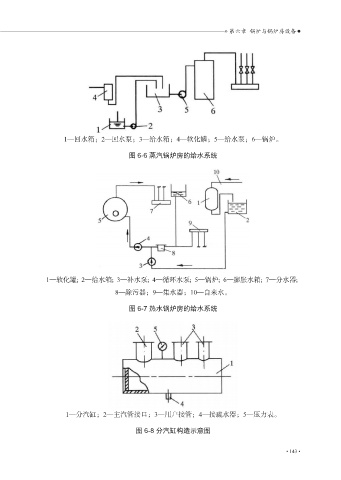

1—回水箱；2—回水泵；3—给水箱；4—软化罐；5—给水泵；6—锅炉。
图 6-6 蒸汽锅炉房的给水系统
1—软化罐；2—给水箱；3—补水泵；4—循环水泵；5—锅炉；6—膨胀水箱；7—分水器；
8—除污器；9—集水器；10—自来水。
图 6-7 热水锅炉房的给水系统
1—分汽缸；2—主汽管接口；3—用户接管；4—接疏水器；5—压力表。
图 6-8 分汽缸构造示意图
