» 第十一章 城市综合管廊火灾自动报警系统

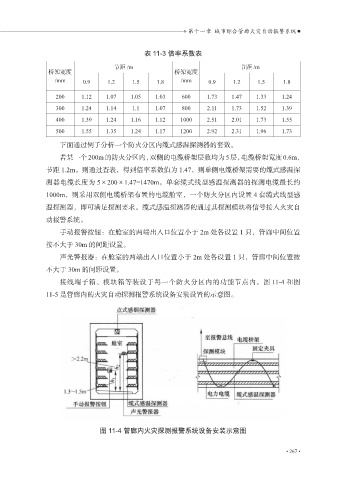

表 11-3 倍率系数表
节距 /m 节距 /m
桥架宽度 桥架宽度
/mm 0.9 1.2 1.5 1.8 /mm 0.9 1.2 1.5 1.8

200 1.12 1.07 1.05 1.03 600 1.73 1.47 1.33 1.24
300 1.24 1.14 1.1 1.07 800 2.11 1.73 1.52 1.39
400 1.39 1.24 1.16 1.12 1000 2.51 2.01 1.73 1.55
500 1.55 1.35 1.24 1.17 1200 2.92 2.31 1.96 1.73

下面通过例子分析一个防火分区内缆式感温探测器的套数。

若某一个200m的防火分区内，双侧的电缆桥架层数均为5层，电缆桥架宽度0.6m，
节距 1.2m。则通过查表，得到倍率系数值为 1.47，则单侧电缆桥架需要的缆式感温探
测器电缆长度为 5×200×1.47=1470m。单套缆式线型感温探测器的探测电缆最长约

1000m，则采用双侧电缆桥架布置的电缆舱室，一个防火分区内设置 4 套缆式线型感
温探测器，即可满足探测要求。缆式感温探测器的通过其探测模块将信号接入火灾自
动报警系统。

手动报警按钮：在舱室的两端出入口位置小于 2m 处各设置 1 只，管廊中间位置
按不大于 30m 的间距设置。

声光警报器：在舱室的两端出入口位置小于 2m 处各设置 1 只，管廊中间位置按
不大于 30m 的间距设置。
接线端子箱、模块箱等装设于每一个防火分区内的功能节点内。图 11-4 和图

11-5 是管廊内的火灾自动探测报警系统设备安装设置的示意图。

图 11-4 管廊内火灾探测报警系统设备安装示意图
