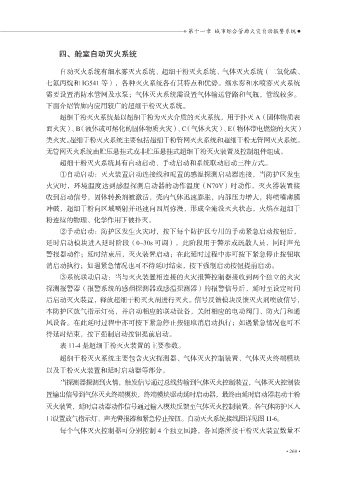

» 第十一章 城市综合管廊火灾自动报警系统

四、舱室自动灭火系统

自动灭火系统有细水雾灭火系统、超细干粉灭火系统、气体灭火系统（二氧化碳、
七氟丙烷和 IG541 等），各种灭火系统各有其特点和优势。细水雾和水喷雾灭火系统
需要设置消防水管网及水泵；气体灭火系统需设置气体输送管路和气瓶，管线较多。

下面介绍管廊内应用较广的超细干粉灭火系统。
超细干粉灭火系统是以超细干粉为灭火介质的灭火系统，用于扑灭 A（固体物质表
面火灾）、B（液体或可熔化的固体物质火灾）、C（气体火灾）、E（物体带电燃烧的火灾）
类火灾。超细干粉灭火系统主要包括超细干粉管网灭火系统和超细干粉无管网灭火系统。
无管网灭火系统由贮压悬挂式或非贮压悬挂式超细干粉灭火装置及控制组件组成。
超细干粉灭火系统具有自动启动、手动启动和系统联动启动三种方式。

①自动启动：灭火装置启动连接线和配置的感温探测启动器连接，当防护区发生
火灾时，环境温度达到感温探测启动器的动作温度（N70Y）时动作，灭火器装置接
收到启动信号，固体转换剂被激活，壳内气体迅速膨胀，内部压力增大，将喷嘴薄膜
冲破，超细干粉向区域喷射并迅速向四周弥漫，形成全淹没灭火状态，火焰在超细干

粉连续的物理、化学作用下被扑灭。
②手动启动：防护区发生火灾时，按下每个防护区专用的手动紧急启动按钮后，
延时启动模块进入延时阶段（0~30s 可调），此阶段用于警示或疏散人员，同时声光
警报器动作；延时结束后，灭火装置启动；在此延时过程中亦可按下紧急停止按钮取
消启动执行；如遇紧急情况也可不待延时结束，按下强制启动按钮提前启动。
③系统联动启动：当与灭火装置相连接的火灾报警控制器接收到两个独立的火灾

探测报警器（报警系统的感烟探测器或感温探测器）的报警信号后，延时至设定时间
后启动灭火装置，释放超细干粉灭火剂进行灭火。信号反馈模块反馈灭火剂喷放信号，
本防护区放气指示灯亮，并启动相应的联动设备，关闭相应的电动阀门、防火门和通
风设备。在此延时过程中亦可按下紧急停止按钮取消启动执行；如遇紧急情况也可不
待延时结束，按下强制启动按钮提前启动。

表 11-4 是超细干粉灭火装置的主要参数。
超细干粉灭火系统主要包含火灾探测器、气体灭火控制装置、气体灭火终端模块
以及干粉灭火装置和延时启动器等部分。

当探测器探测到火情，触发信号通过总线传输到气体灭火控制装置，气体灭火控制装
置输出信号到气体灭火终端模块，终端模块驱动延时启动器，最终由延时启动器起动干粉
灭火装置，延时启动器动作信号通过输入模块反馈至气体灭火控制装置。各气体防护区入

口设置放气指示灯、声光警报器和紧急停止按钮。自动灭火系统接线图详见图 11-6。
每个气体灭火控制器可分别控制 4 个独立回路，各回路所接干粉灭火装置数量不
