» 第十三章 城市综合管廊电气节能

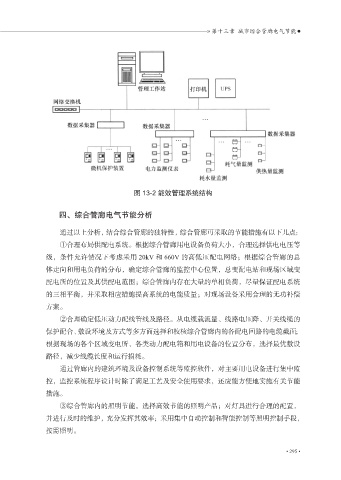

图 13-2 能效管理系统结构

四、综合管廊电气节能分析

通过以上分析，结合综合管廊的独特性，综合管廊可采取的节能措施有以下几点：
①合理布局供配电系统。根据综合管廊用电设备负荷大小，合理选择供电电压等

级，条件允许情况下考虑采用 20kV 和 660V 的高低压配电网络；根据综合管廊的总
体走向和用电负荷的分布，确定综合管廊的监控中心位置，总变配电站和现场区域变
配电所的位置及其供配电范围；综合管廊内存在大量的单相负荷，尽量保证配电系统

的三相平衡，并采取相应措施提高系统的电能质量；对现场设备采用合理的无功补偿
方案。
②合理确定低压动力配线管线及路径。从电缆载流量、线路电压降、开关线缆的

保护配合、敷设环境及方式等多方面选择和校核综合管廊内的各配电回路的电缆截面；
根据现场的各个区域变电所、各类动力配电箱和用电设备的位置分布，选择最优敷设

路径，减少线缆长度和运行损耗。
通过管廊内的建筑环境及设备控制系统等监控软件，对主要用电设备进行集中监
控，监控系统程序设计时除了满足工艺及安全使用要求，还应能方便地实施有关节能

措施。
③综合管廊内的照明节能。选择高效节能的照明产品；对灯具进行合理的配置，

并进行及时的维护，充分发挥其效率；采用集中自动控制和智能控制等照明控制手段，
按需照明。

• 295 •
