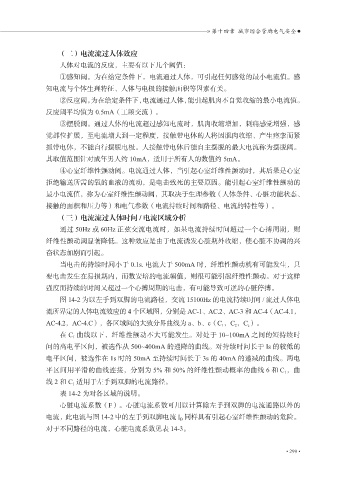

» 第十四章 城市综合管廊电气安全

（二）电流流过人体效应
人体对电流的反应，主要有以下几个阈值：
①感知阈。为在给定条件下，电流通过人体，可引起任何感觉的最小电流值。感
知电流与个体生理特征、人体与电极的接触面积等因素有关。
②反应阈。为在给定条件下，电流通过人体，能引起肌肉不自觉收缩的最小电流值。

反应阈平均值为 0.5mA（工频交流）。
③摆脱阈。通过人体的电流超过感知电流时，肌肉收缩增加，刺痛感觉增强，感
觉部位扩展，至电流增大到一定程度，接触带电体的人将因肌肉收缩、产生痉挛而紧

抓带电体，不能自行摆脱电极。人接触带电体后能自主摆脱的最大电流称为摆脱阈。
其取值范围针对成年男人约 10mA，适用于所有人的数值约 5mA。
④心室纤维性颤动阈。电流通过人体，当引起心室纤维性颤动时，其后果是心室
拒绝输送所需的氧的血液的流动，是电击致死的主要原因。能引起心室纤维性颤动的
最小电流值，称为心室纤维性颤动阈，其取决于生理参数（人体条件、心脏功能状态、

接触的面积和压力等）和电气参数（电流持续时间和路径、电流的特性等）。
（三）电流流过人体时间 / 电流区域分析
通过 50Hz 或 60Hz 正弦交流电流时，如果电流持续时间超过一个心搏周期，则

纤维性颤动阈显著降低。这种效应是由于电流诱发心脏期外收缩，使心脏不协调的兴
奋状态加剧而引起。
当电击的持续时间小于 0.1s. 电流大于 500mA 时，纤维性颤动就有可能发生，只
要电击发生在易损期内，而数安培的电流幅值，则很可能引起纤维性颤动。对于这样
强度而持续的时间又超过一个心搏周期的电击，有可能导致可逆的心脏停搏。

图 14-2 为以左手到双脚的电流路径，交流 15100Hz 的电流持续时间 / 流过人体电
流所界定的人体电流效应的 4 个区域图，分别是 AC-1、AC.2、AC-3 和 AC-4（AC-4.1，
AC-4.2，AC-4.C），各区域间的大致分界曲线为 a、b、c（C 1 ，C 2 ，C c ）。

在 C 1 曲线以下，纤维性颤动不大可能发生。对处于 10~100mA 之间的短持续时
间的高电平区间，被选作从 500~400mA 的递降的曲线。对持续时间长于 Is 的较低的
电平区间，被选作在 1s 时的 50mA 至持续时间长于 3s 的 40mA 的递减的曲线。两电
平区间用平滑的曲线连接，分别为 5% 和 50% 的纤维性颤动概率的曲线 6 和 C 1 ，曲
线 2 和 C 1 适用于左手到双脚的电流路径。

表 14-2 为对各区域的说明。
心脏电流系数（F）。心脏电流系数可用以计算除左手到双脚的电流通路以外的
电流，此电流与图 14-2 中的左手到双脚电流 I B 同样具有引起心室纤维性颤动的危险。

对于不同路径的电流，心脏电流系数见表 14-3。

• 299 •
