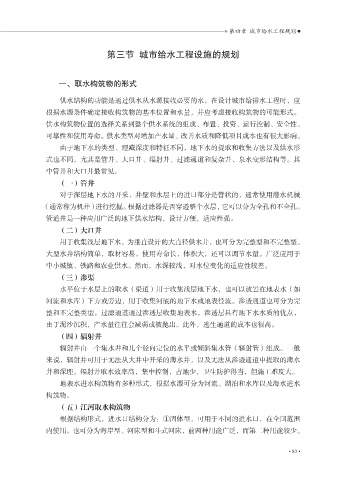

» 第四章 城市给水工程规划

第三节 城市给水工程设施的规划

一、取水构筑物的形式

供水结构的功能是通过供水从水源接收必要的水。在设计城市给排水工程时，应

根据水源条件确定接收构筑物的基本位置和水量，并应考虑接收构筑物的可能形式。
供水构筑物位置的选择关系到整个供水系统的组成、布置、投资、运行控制、安全性、
可靠性和使用寿命。供水类型对增加产水量、改善水质和降低项目成本也有很大影响。

由于地下水的类型、埋藏深度和特征不同，地下水的提取和收集方法以及供水形
式也不同，尤其是管井、大口井、辐射井、过滤通道和复杂井、泉水变形结构等。其
中管井和大口井最常见。
（一）管井

对于深层地下水的开采，井壁和水层上的进口部分是管状的，通常使用潜水机械
（通常称为机井）进行挖掘。根据过滤器是否穿透整个水层，它可以分为全孔和不全孔。
管道井是一种应用广泛的地下供水结构，设计方便，适应性强。
（二）大口井

用于收集浅层地下水，为垂直设计的大直径供水井，也可分为完整型和不完整型。
大型水井结构简单，取材容易，使用寿命长，体积大，还可以调节水量。广泛应用于
中小城镇、铁路和农业供水。然而，水深较浅，对水位变化的适应性较差。
（三）渗渠

水平位于水层上的取水（渠道）用于收集浅层地下水，也可以放置在地表水（如
河流和水库）下方或旁边，用于收集河底的地下水或地表径流。渗透通道也可分为完
整和不完整类型。过滤通道通过渗透层收集地表水，渗透层具有地下水水质的优点，

由于泥沙沉积，产水量往往会减弱或被抛出。此外，逃生通道的成本也很高。
（四）辐射井
辐射井由一个集水井和几个径向定位的水平或倾斜集水管（辐射管）组成。一般
来说，辐射井可用于无法从大井中开采的薄水井，以及无法从渗透通道中提取的薄水

井和深埋。辐射井取水效率高，集中控制，占地少，卫生防护得当，但施工难度大。
地表水进水构筑物有多种形式，根据水源可分为河流、湖泊和水库以及海水进水
构筑物。
（五）江河取水构筑物

根据结构形式，进水口结构分为：①固体型，可用于不同的进水口，在全国范围
内使用。也可分为海岸型、河床型和斗式河床，前两种用途广泛，而第二种用途较少。

• 83 •
