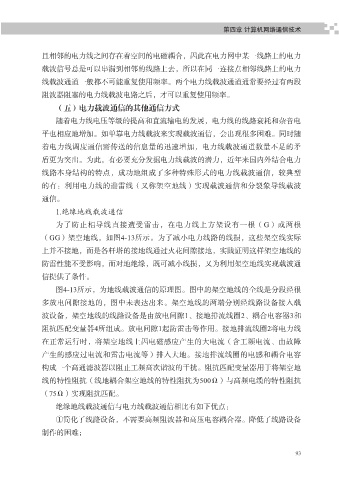

第四章 计算机网络通信技术

且相邻的电力线之间存在着空间的电磁耦合，因此在电力网中某一线路上的电力

载波信号总是可以串漏到相邻的线路上去，所以在同一连接点相邻线路上的电力
线载波通道一般都不可能重复使用频率。两个电力线载波通道通常要经过有两段
阻波器阻塞的电力线载波电路之后，才可以重复使用频率。
（五）电力载波通信的其他通信方式

随着电力线电压等级的提高和直流输电的发展，电力线的线路衰耗和杂音电
平也相应地增加。如单靠电力线载波来实现载波通信，会出现很多困难。同时随
着电力线调度通信需传送的信息量的迅速增加，电力线载波通道数量不足的矛

盾更为突出。为此，有必要充分发掘电力线载波的潜力，近年来国内外结合电力
线路本身结构的特点，成功地组成了多种特殊形式的电力线载波通信，较典型
的有：利用电力线的避雷线（又称架空地线）实现载波通信和分裂象导线载波
通信。

1.绝缘地线载波通信
为了防止相导线直接遭受雷击，在电力线上方架设有一根（G）或两根
（GG）架空地线，如图4-13所示。为了减小电力线路的线损，这些架空线实际

上并不接地，而是各杆塔的接地线通过火花间隙接地，实践证明这样架空地线的
防雷性能不受影响，而对地绝缘，既可减小线损，又为利用架空地线实现载波通
信提供了条件。

图4-13所示，为地线载波通信的原理图。图中的架空地线的全线是分段经很
多放电间隙接地的，图中未表达出来。架空地线的两端分别经线路设备接入载
波设备，架空地线的线路设备是由放电间隙1、接地排流线圈2、耦合电容器3和

阻抗匹配变量器4所组成。放电间隙1起防雷击等作用。接地排流线圈2将电力线
在正常运行时，将架空地线上因电磁感应产生的大电流（含工频电流、由故障
产生的感应过电流和雷击电流等）排入大地。接地排流线圈的电感和耦合电容
构成一个高通滤波器以阻止工频高次谐波的干扰。阻抗匹配变量器用于将架空地

线的特性阻抗（线地耦合架空地线的特性阻抗为500Ω）与高频电缆的特性阻抗
（75Ω）实现阻抗匹配。
绝缘地线载波通信与电力线载波通信相比有如下优点：

①简化了线路设备，不需要高频阻波器和高压电容耦合器。降低了线路设备
制作的困难；
