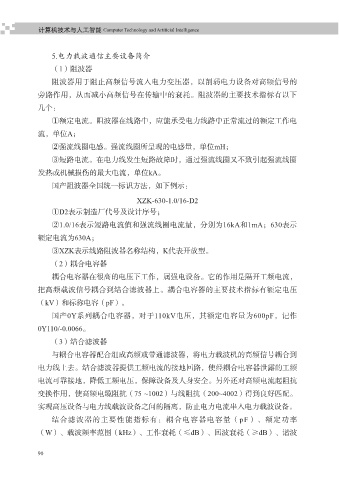

5.电力载波通信主要设备简介

（1）阻波器
阻波器用于阻止高频信号流入电力变压器，以削弱电力设备对高频信号的
旁路作用，从而减小高频信号在传输中的衰耗。阻波器的主要技术指标有以下
几个：

①额定电流。阻波器在线路中，应能承受电力线路中正常流过的额定工作电
流，单位A；
②强流线圈电感。强流线圈所呈现的电感量，单位mH；

③短路电流。在电力线发生短路故障时，通过强流线圈又不致引起强流线圈
发热或机械损伤的最大电流，单位kA。
国产阻波器全国统一标识方法，如下例示：

XZK-630-1.0/16-D2
①D2表示制造厂代号及设计序号；
②1.0/16表示短路电流值和强流线圈电流量，分别为16kA和1mA；630表示
额定电流为630A；

③XZK表示线路阻波器名称结构，K代表开放型。
（2）耦合电容器
耦合电容器在很高的电压下工作，属强电设备。它的作用是隔开工频电流，

把高频载波信号耦合到结合滤波器上。耦合电容器的主要技术指标有额定电压
（kV）和标称电容（pF）。
国产0Y系列耦合电容器，对于110kV电压，其额定电容量为600pF，记作

0Y110/-0.0066。
（3）结合滤波器
与耦合电容器配合组成高频或带通滤波器，将电力载波机的高频信号耦合到
电力线上去。结合滤波器提供工频电流的接地回路，使经耦合电容器泄露的工频

电流可靠接地，降低工频电压，保障设备及人身安全。另外还对高频电流起阻抗
变换作用，使高频电缆阻抗（75 ~1002）与线阻抗（200~4002）得到良好匹配。
实现高压设备与电力线载波设备之间的隔离，防止电力电流串入电力载波设备。

结合滤波器的主要性能指标有：耦合电容器电容量（pF）、额定功率
（W）、载波频率范围（kHz）、工作衰耗（≤dB）、回波衰耗（≥dB）、谐波
