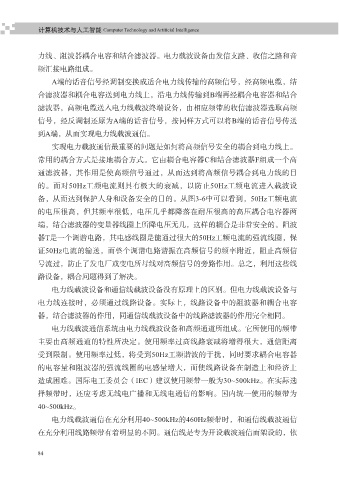

计算机技术与人工智能 Computer Technology and Artificial Intelligence
力线、阻波器耦合电容和结合滤波器。电力载波设备由发信支路、收信之路和音
频汇接电路组成。
A端的话音信号经调制变换成适合电力线传输的高频信号，经高频电缆，结
合滤波器和耦合电容送到电力线上，沿电力线传输到B端再经耦合电容器和结合
滤波器，高频电缆送入电力线载波终端设备，由相应频带的收信滤波器选取高频
信号，经反调制还原为A端的话音信号，按同样方式可以将B端的话音信号传送
到A端，从而实现电力线载波通信。
实现电力载波通信最重要的问题是如何将高频信号安全的耦合到电力线上。
常用的耦合方式是接地耦合方式。它由耦合电容器C和结合滤波器F组成一个高
通滤波器，其作用是使高频信号通过，从而达到将高频信号耦合到电力线的目
的。而对50Hz工频电流则具有极大的衰减，以防止50Hz工频电流进入载波设
备，从而达到保护人身和设备安全的目的。从图3-6中可以看到，50Hz工频电流
的电压很高，但其频率很低，电压几乎都降落在耐压很高的高压耦合电容器两
端，结合滤波器的变量器线圈上所降电压无几，这样的耦合是非常安全的。阻波
器T是一个调谐电路，其电感线圈是能通过很大的50Hz工频电流的强流线圈，保
证50Hz电流的输送，而整个调谐电路谐振在高频信号的频率附近，阻止高频信
号流过，防止了发电厂或变电所母线对高频信号的旁路作用。总之，利用这些线
路设备，耦合问题得到了解决。
电力线载波设备和通信线载波设备没有原理上的区别。但电力线载波设备与
电力线连接时，必须通过线路设备。实际上，线路设备中的阻波器和耦合电容
器，结合滤波器的作用，同通信线载波设备中的线路滤波器的作用完全相同。
电力线载波通信系统由电力线载波设备和高频通道所组成。它所使用的频带
主要由高频通道的特性所决定。使用频率过高线路衰减将增得很大，通信距离
受到限制。使用频率过低，将受到50Hz工频谐波的干扰，同时要求耦合电容器
的电容量和阻波器的强流线圈的电感量增大，而使线路设备在制造上和经济上
造成困难。国际电工委员会（IEC）建议使用频带一般为30~500kHz。在实际选
择频带时，还应考虑无线电广播和无线电通信的影响。国内统一使用的频带为
40~500kHz。
电力线载波通信在充分利用40~500kHz的460Hz频带时，和通信线载波通信
在充分利用线路频带有着明显的不同。通信线是专为开设载波通信而架设的，依
84
