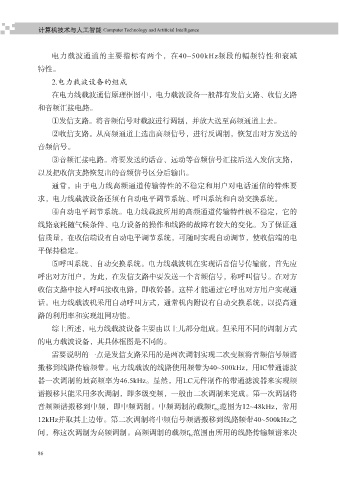

电力载波通道的主要指标有两个，在40~500kHz频段的幅频特性和衰减

特性。
2.电力载波设备的组成
在电力线载波通信原理框图中，电力载波设备一般都有发信支路、收信支路
和音频汇接电路。

①发信支路。将音频信号对载波进行调制，并放大送至高频通道上去。
②收信支路。从高频通道上选出高频信号，进行反调制，恢复出对方发送的
音频信号。

③音频汇接电路。将要发送的话音、远动等音频信号汇接后送入发信支路，
以及把收信支路恢复出的音频信号区分后输出。
通常，由于电力线高频通道传输特性的不稳定和用户对电话通信的特殊要
求，电力线载波设备还须有自动电平调节系统、呼叫系统和自动交换系统。

④自动电平调节系统。电力线载波所用的高频通道传输特性极不稳定，它的
线路衰耗随气候条件、电力设备的操作和线路的故障有较大的变化。为了保证通
信质量，在收信端设有自动电平调节系统，可随时实现自动调节，使收信端的电

平保持稳定。
⑤呼叫系统、自动交换系统。电力线载波机在实现话音信号传输前，首先应
呼出对方用户，为此，在发信支路中要发送一个音频信号，称呼叫信号。在对方

收信支路中接入呼叫接收电路，即收铃器。这样才能通过它呼出对方用户实现通
话。电力线载波机采用自动呼叫方式，通常机内附设有自动交换系统，以提高通
路的利用率和实现组网功能。

综上所述，电力线载波设备主要由以上几部分组成。但采用不同的调制方式
的电力载波设备，其具体框图是不同的。
需要说明的一点是发信支路采用的是两次调制实现二次变频将音频信号频谱
搬移到线路传输频带。电力线载波的线路使用频带为40~500kHz，用IC带通滤波

器一次调制的最高频率为46.5kHz。显然，用LC元件制作的带通滤波器来实现频
谱搬移只能采用多次调制，即多级变频，一般由二次调制来完成。第一次调制将
音频频谱搬移到中频，即中频调制。中频调制的载频f mc 范围为12~48kHz，常用

12kHz并取其上边带。第二次调制将中频信号频谱搬移到线路频带40~500kHz之
间，称这次调制为高频调制。高频调制的载频f hc 范围由所用的线路传输频谱来决
