第十章 建筑工程测量与电气智能设计研究

工厂生产设备实现真正的自动化安全运行。

下面以除氧加药系统的电气自动控制为例，说明电气自控技术中的自动控制
功能。除氧加药系统是在锅炉补水进入除氧罐高温除氧时，进行磷酸三钠添加的

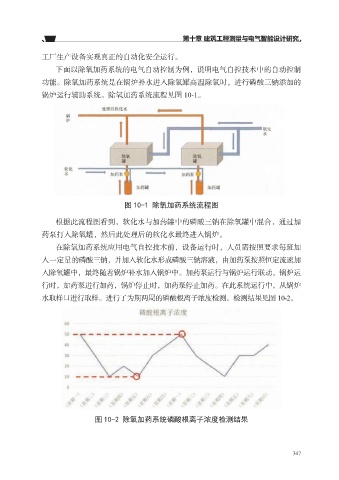

锅炉运行辅助系统。除氧加药系统流程见图 10-1。

图 10-1 除氧加药系统流程图
根据此流程图看到，软化水与加药罐中的磷酸三钠在除氧罐中混合，通过加

药泵打入除氧罐，然后此处理后的软化水最终进入锅炉。
在除氧加药系统应用电气自控技术前，设备运行时，人员需按照要求每班加
入一定量的磷酸三钠，并加入软化水形成磷酸三钠溶液，由加药泵按照恒定流速加

入除氧罐中，最终随着锅炉补水加入锅炉中。加药泵运行与锅炉运行联动，锅炉运
行时，加药泵进行加药，锅炉停止时，加药泵停止加药。在此系统运行中，从锅炉
水取样口进行取样。进行了为期两周的磷酸根离子浓度检测。检测结果见图 10-2。

图 10-2 除氧加药系统磷酸根离子浓度检测结果

347
