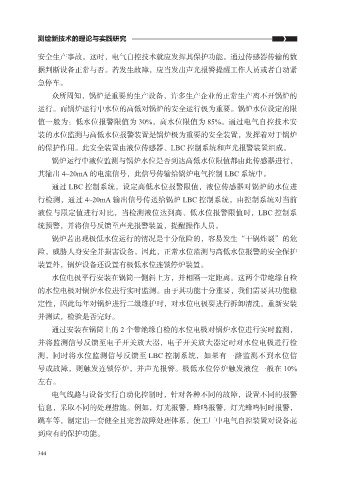

安全生产事故。这时，电气自控技术就应发挥其保护功能。通过传感器传输的数

据判断设备正常与否。若发生故障，应当发出声光报警提醒工作人员或者自动紧
急停车。
众所周知，锅炉是重要的生产设备，许多生产企业的正常生产离不开锅炉的
运行。而锅炉运行中水位的高低对锅炉的安全运行极为重要。锅炉水位设定的限

值一般为：低水位报警限值为 30%，高水位限值为 85%。通过电气自控技术安
装的水位监测与高低水位报警装置是锅炉极为重要的安全装置，发挥着对于锅炉

的保护作用。此安全装置由液位传感器、LBC 控制系统和声光报警装置组成。
锅炉运行中液位监测与锅炉水位是否到达高低水位限值都由此传感器进行，
其输出 4~20mA 的电流信号，此信号传输给锅炉电气控制 LBC 系统中。
通过 LBC 控制系统，设定高低水位报警限值，液位传感器对锅炉的水位进

行检测，通过 4~20mA 输出信号传送给锅炉 LBC 控制系统，由控制系统对当前
液位与限定值进行对比，当检测液位达到高、低水位报警限值时，LBC 控制系
统预警，并将信号反馈至声光报警装置，提醒操作人员。

锅炉若出现极低水位运行的情况是十分危险的，容易发生“干锅炸裂”的危
险，威胁人身安全并损害设备。因此，正常水位监测与高低水位报警的安全保护
装置外，锅炉设备还设置有极低水位连锁停炉装置。
水位电极平行安装在锅筒一侧斜上方，并相隔一定距离。这两个带绝缘自检

的水位电极对锅炉水位进行实时监测。由于其功能十分重要，我们需要其功能稳
定性，因此每年对锅炉进行二级维护时，对水位电极要进行拆卸清洗，重新安装
并测试，检验是否完好。

通过安装在锅筒上的 2 个带绝缘自检的水位电极对锅炉水位进行实时监测，
并将监测信号反馈至电子开关放大器，电子开关放大器定时对水位电极进行检
测，同时将水位监测信号反馈至 LBC 控制系统，如果有一路监测不到水位信
号或故障，则触发连锁停炉，并声光报警。极低水位停炉触发液位一般在 10%

左右。
电气线路与设备实行自动化控制时，针对各种不同的故障，设置不同的报警

信息，采取不同的处理措施。例如，灯光报警，蜂鸣报警，灯光蜂鸣同时报警，
跳车等，制定出一套健全且完善故障处理体系，使工厂中电气自控装置对设备起
到应有的保护功能。
