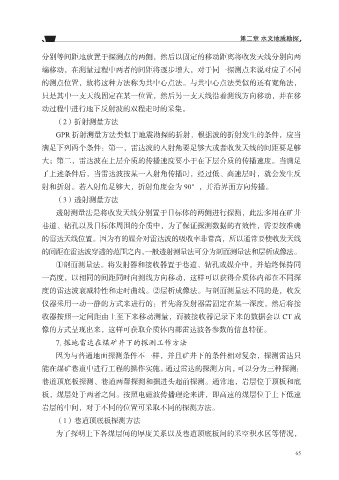

第二章 水文地质勘探

分别等间距地放置于探测点的两侧，然后以固定的移动距离将收发天线分别向两

端移动，在测量过程中两者的间距将逐步增大，对于同一探测点来说对应了不同
的测点位置，故将这种方法称为共中心点法。与共中心点法类似的还有宽角法，
只是其中一支天线固定在某一位置，然后另一支天线沿着测线方向移动，并在移
动过程中进行地下反射波的双程走时的采集。

（2）折射测量方法
GPR 折射测量方法类似于地震勘探的折射，根据波的折射发生的条件，应当

满足下列两个条件：第一，雷达波的入射角要足够大或者收发天线的间距要足够
大；第二，雷达波在上层介质的传播速度要小于在下层介质的传播速度。当满足
了上述条件后，当雷达波按某一入射角传播时，经过低、高速层时，就会发生反
射和折射。若入射角足够大，折射角度会为 90°，并沿界面方向传播。

（3）透射测量方法
透射测量法是将收发天线分别置于目标体的两侧进行探测，此法多用在矿井
巷道、钻孔以及目标体周围的介质中，为了保证探测数据的有效性，需要较准确

的雷达天线位置。因为有的媒介对雷达波的吸收率非常高，所以通常要使收发天线
的间距在雷达波穿透的范围之内。一般透射测量法可分为剖面测量法和层析成像法。
①剖面测量法。将发射器和接收器置于巷道、钻孔或媒介中，并始终保持同
一高度，以相同的间距同时向测线方向移动，这样可以获得介质体内部在不同深

度的雷达波衰减特性和走时曲线。②层析成像法。与剖面测量法不同的是，收发
仪器采用一动一静的方式来进行的：首先将发射器需固定在某一深度，然后将接
收器按照一定间距由上至下来移动测量，而被接收器记录下来的数据会以 CT 成

像的方式呈现出来，这样可获取介质体内部雷达波各参数的信息特征。
7. 探地雷达在煤矿井下的探测工作方法
因为与普通地面探测条件不一样，并且矿井下的条件相对复杂，探测雷达只
能在煤矿巷道中进行工程的操作实施。通过雷达的探测方向，可以分为三种探测：

巷道顶底板探测、巷道两帮探测和掘进头超前探测。通常地，岩层位于顶板和底
板，煤层处于两者之间。按照电磁波传播理论来讲，即高速的煤层位于上下低速

岩层的中间，对于不同的位置可采取不同的探测方法。
（1）巷道顶底板探测方法
为了探明上下各煤层间的厚度关系以及巷道顶底板间的采空积水区等情况，

65
