第二章 水文地质勘探

当反射天线接收到电磁波信号后，能迅速精确地记录下反射波的振幅 A、波

长 λ、时间 T、相位 φ 等参数，再经过信号叠加放大、滤波降噪、增益恢复、
图像合成等一系列数据处理后，便可形成地下剖面的雷达扫描图像。通过对图像
影像的分析、判读和识别，可以推断出目标体的介质层位、成分属性、几何形态

及空间分布特征，具体探测原理如图 2-2 所示。

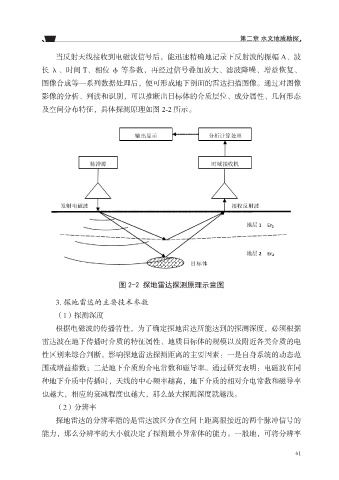

图 2-2 探地雷达探测原理示意图

3. 探地雷达的主要技术参数
（1）探测深度
根据电磁波的传播特性，为了确定探地雷达所能达到的探测深度，必须根据

雷达波在地下传播时介质的特征属性、地质目标体的规模以及附近各类介质的电
性区别来综合判断。影响探地雷达探测距离的主要因素：一是自身系统的动态范
围或增益指数；二是地下介质的介电常数和磁导率。通过研究表明：电磁波在同

种地下介质中传播时，天线的中心频率越高，地下介质的相对介电常数和磁导率
也越大，相应的衰减程度也越大，那么最大探测深度就越浅。
（2）分辨率

探地雷达的分辨率指的是雷达波区分在空间上距离很接近的两个脉冲信号的
能力，那么分辨率的大小就决定了探测最小异常体的能力。一般地，可将分辨率
